Meilensteine der Raumfahrt
Von Wernher von Braun zur ISS
’’Meilensteine der Raumfahrt’’
die Höhepunkte der Raumfahrtgeschichte, anhand von Modellen in unterschiedlichen Maßstäben darstellen.
Es könnten hier einige Ereignisse der Raumfahrt nicht aufgeführt sein, die Bekanntheit erlangt haben, aber nicht zu den Höhepunkten der Raumfahrt zählen.
Das Projekt beginnt mit Wernher von Braun als führenden Kopf der westlichen Raumfahrttechnologie und schließt mit der Raumstation ISS.

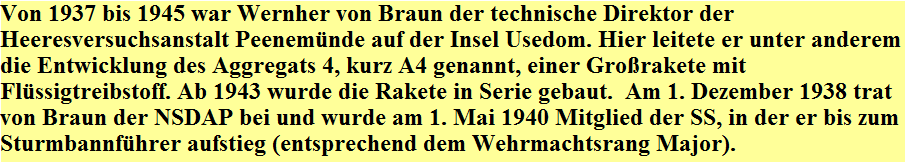

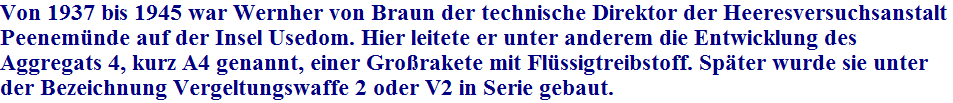

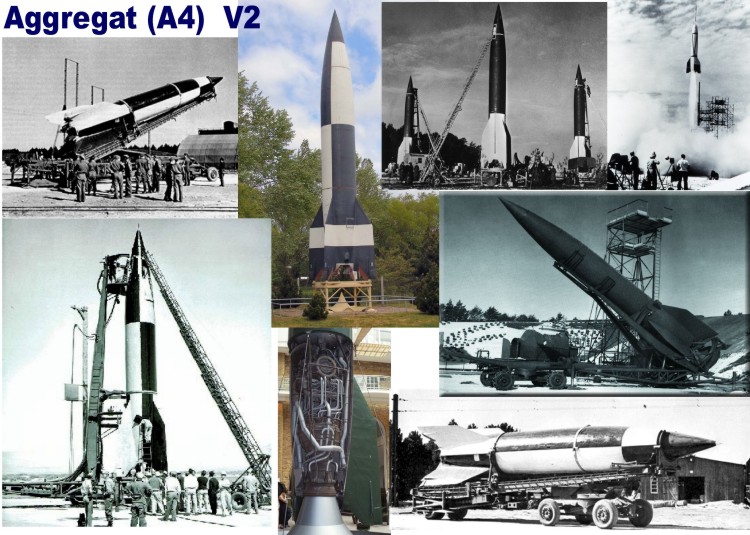

- Wernher von Braun und die V2. Von 1937 bis 1945 war Wernher von Braun der technische Direktor der Heeresversuchsanstalt Peenemünde auf der Insel Usedom. Hier leitete er unter anderem die Entwicklung des Aggregats 4, kurz A4 genannt, einer Großrakete mit Flüssigtreibstoff.

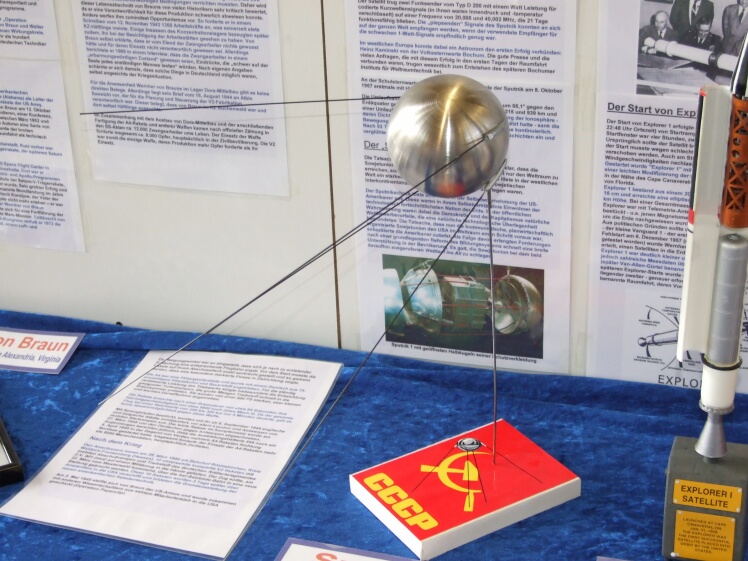

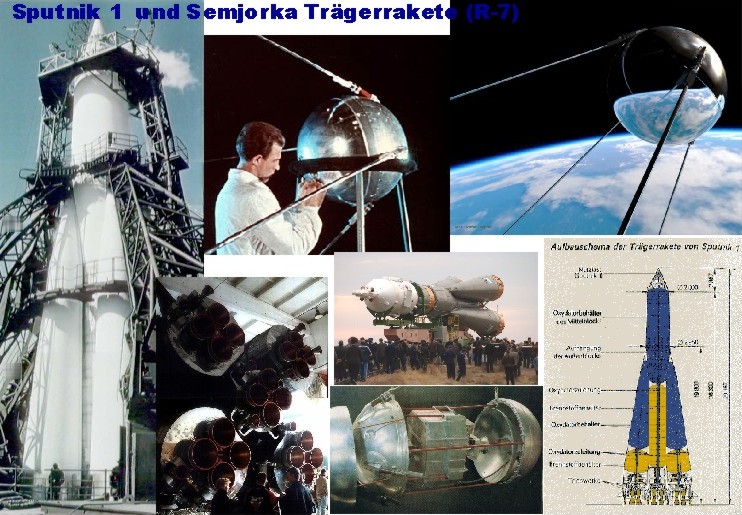

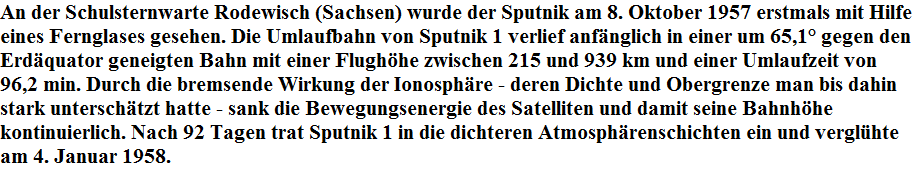

- Sputnik 1 4. Oktober 1957 Die UdSSR bringt den ersten künstlichen Erdsatelliten Sputnik 1 (Sputnik, russ. Der Begleiter) in eine Umlaufbahn.

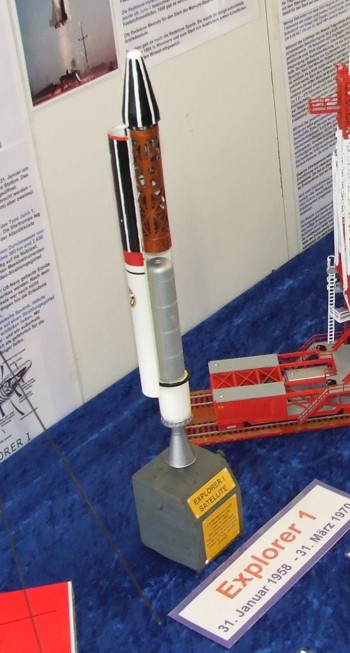

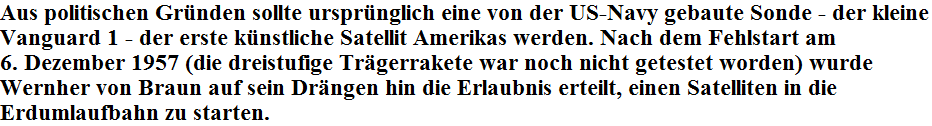

- Explorer 1 31.Januar 1958 Die Vereinigten Staaten bringen den Satelliten Explorer 1 in eine Erdumlaufbahn; durch einen Geigerzähler an Bord entdeckt der Wissenschaftler Joseph van Allen den inneren der nach ihm benannten Strahlungsgürtel.
- Vostok 1 / Yuri A. Gagarin 12. April 1961 Der erste sowjetische Kosmonaut Yuri A. Gagarin umrundet die Erde einmal im Raumschiff Vostok 1 (Vostok, russ. der Osten).

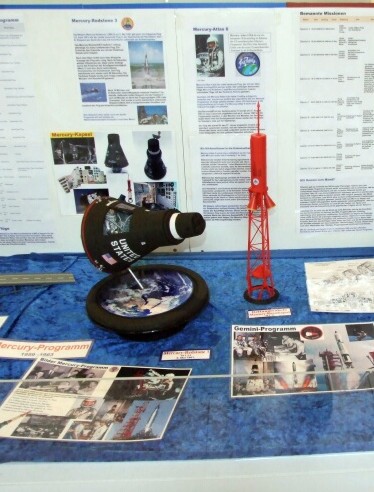

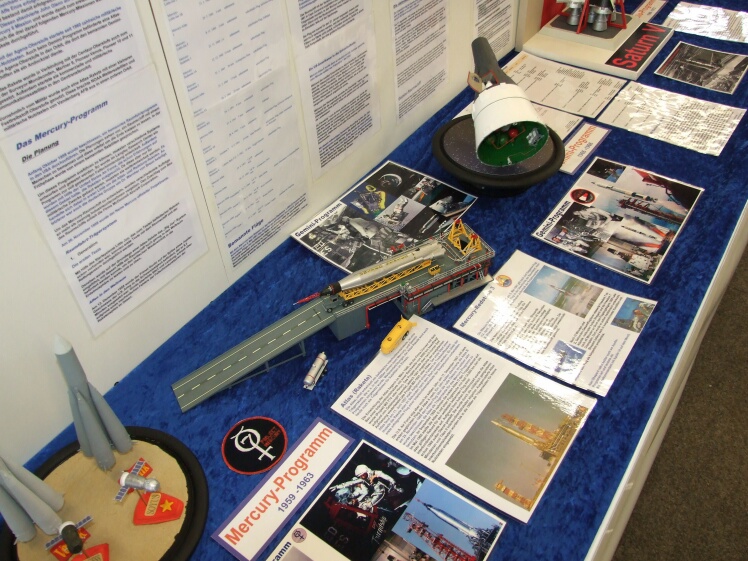

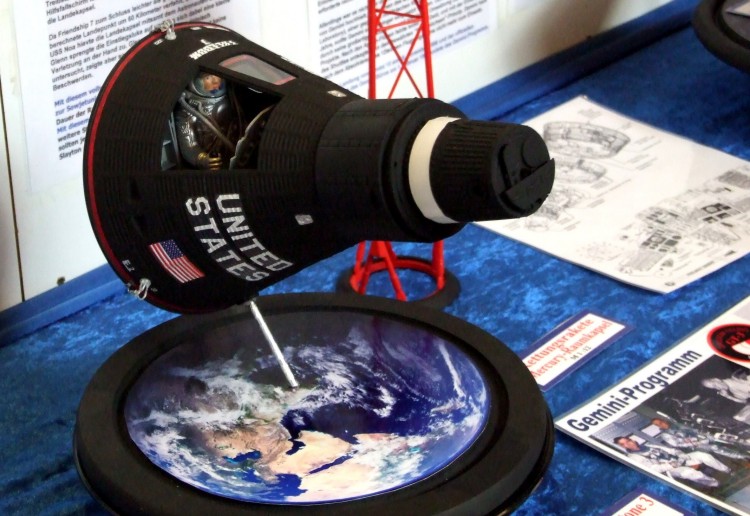

- Mercury-Programm Februar 1962 Der amerikanische Astronaut John H. Glenn umrundet die Erde dreimal in der Mercury-Raumkapsel Friendship-7. Als Trägerrakete diente eine modifizierte Atlas-Rakete.
- Erster Weltraumspaziergang 18. März 1965 Mission Voschod 2 (Voschod, russ. der Sonnenaufgang); zwei Mann Besatzung; erster Weltraumspaziergang durch Alexey Leonov.

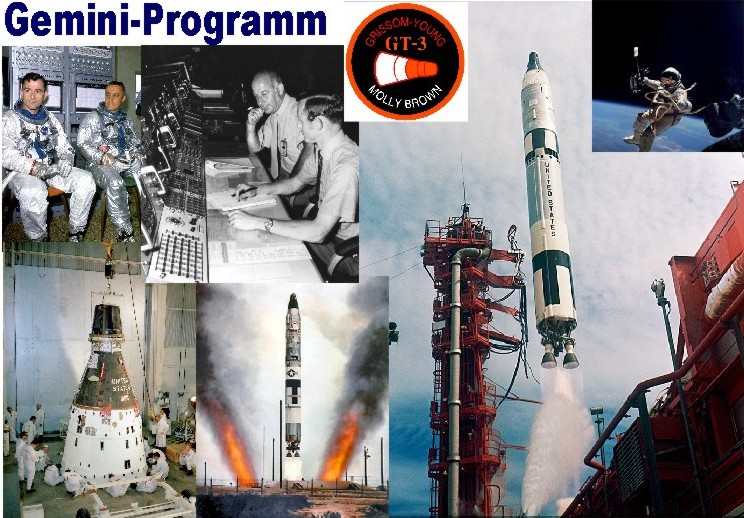

- Gemini-Programm 23.03.1965 Gemini 3 erster 2-Mann-Flug der Amerikaner. 3.Juni 1966 Start der Mission Gemini-IV mit den Astronauten Mc-Divitt und White; White führt den ersten amerikanischen Weltraumspaziergang durch.
- Apollo-Programm 16. Juli 1969 Erste bemannte Mondlandung der Astronauten Neil A. Armstrong und Edwin ´´Buzz´´ Aldrin im Rahmen der Mission Apollo XI; der Astronaut Michael Collins verbleibt während der Landung im Mutterschiff ´´Columbia´´ im Mondorbit und führt wissenschaftliche Beobachtungen durch.
- Raumstation Saljut 1 wurde am 19. April 1971 an Bord einer Proton-Rakete gestartet. Insgesamt war die Station an 24 Tagen bemannt und verglühte nach 175 Tagen im Orbit am 11. Oktober 1971 in der Atmosphäre.
- Lunar Roving Vehicle 26. Juli 1971 Start der Mission Apollo 15 mit den Astronauten David Scott, Alfred Worden und James Irwin. Erster Flug und erste Fahrt des Mondfahrzeugs (Lunar Roving Vehicle).
- Raumstation Skylab 14. Mai 1973 Start der ersten amerikanischen Raumstation Skylab. Die Besatzungen der Missionen Skylab 2, 3, und 4 halten sich an Bord der Raumstation auf, und führen eine Vielzahl wissenschaftlicher Experimente durch. Die Raumstation Skylab tritt am 11. 7. 1979 in die Erdatmosphäre ein und verglüht.

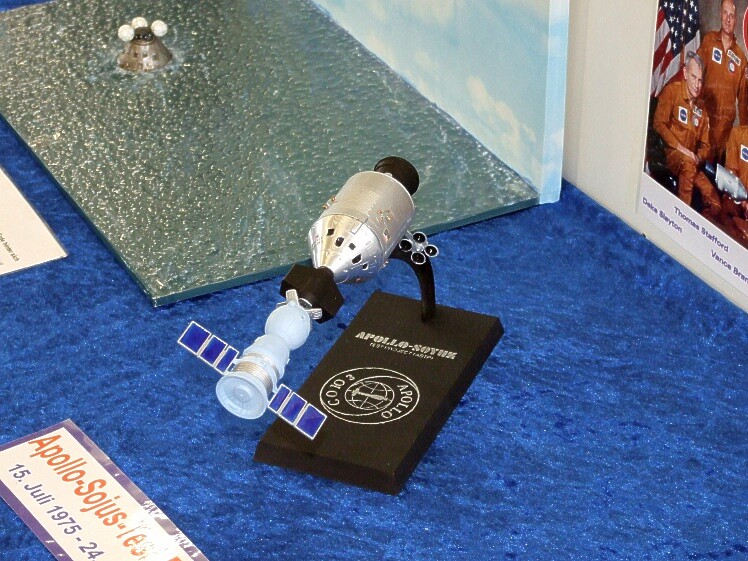

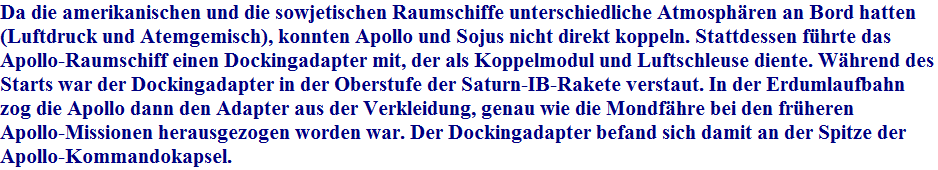

- Apollo-Sojus-Test-Projekt 15. Juli 1975 Erste gemeinsame sowjetisch-amerikanische bemannte Mission: Ein Apollo – und ein Soyuz – Raumschiff führen ein Docking und gemeinsame Operationen durch.
- Space Shuttle Programm 12. April 1981 Das amerikanische Space Transportation System (STS) führt 20 Jahre nach dem ersten bemannten Raumflug durch Yuri Gagarin seinen bemannten Jungfernflug durch; die Astronauten John Young und Robert Crippen verbringen drei Tage an Bord der Raumfähre Columbia.

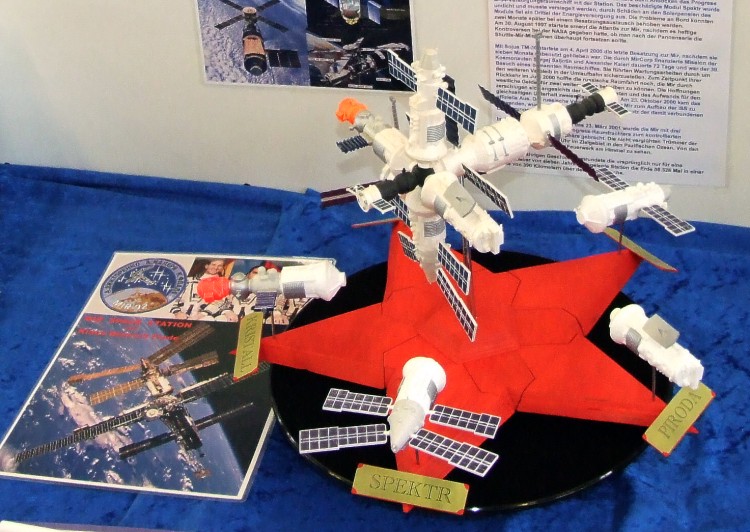

- Raumstation Mir 20. Februar 1986 Start des Grundmoduls der ersten modularen sowjetischen Raumstation Mir ( "Friede").
- Die Ariane 4 u. 5 Die europäischen Trägerraketen aus der Ariane-Serie, die im Auftrag der ESA entwickelt wurden und sich seit 1988 bzw. 1996 im Einsatzbefinden, sind die leistungsfähigsten europäischen Trägerraketen (Ariane 4 letzter Start 2003).
- International Space Station, kurz ISS 20. November 1998 Start des ersten russischen Moduls Zarya der Internationalen Raumstation ISS mit einer russischen Proton-Rakete.
Hervorgehobene Themen sind mit Schaumodellen versehen.

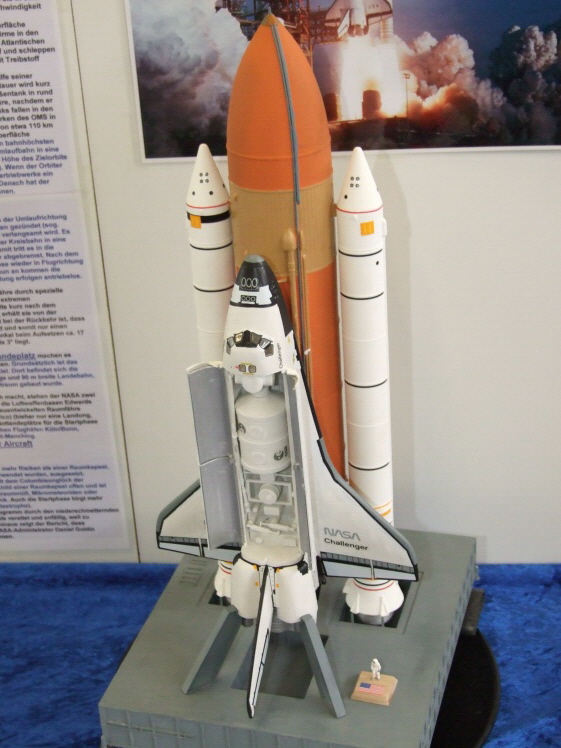

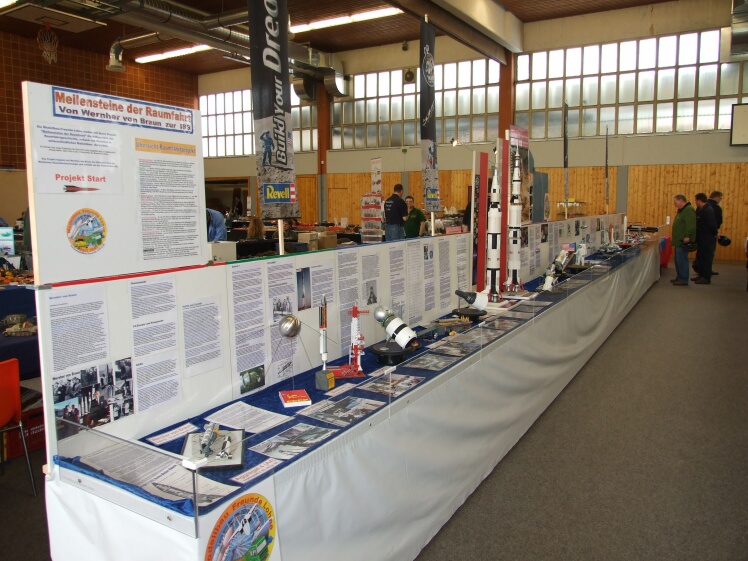

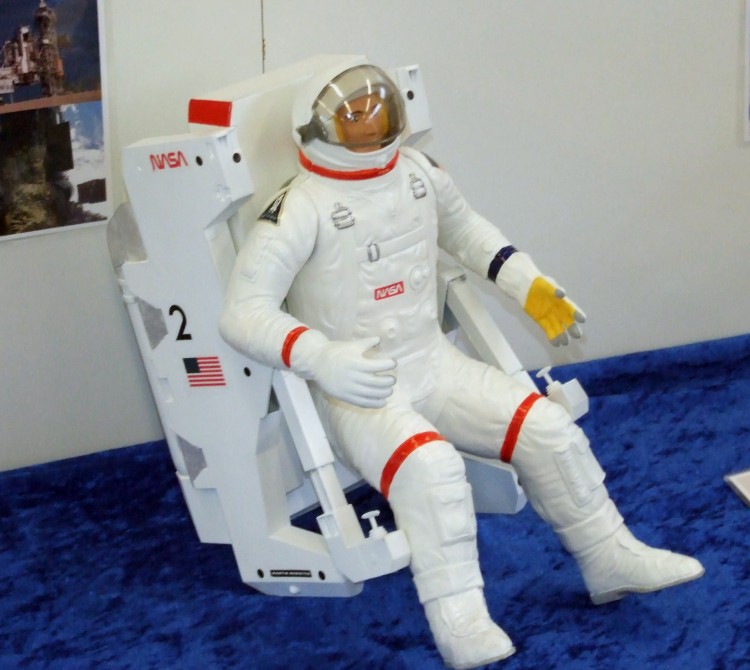

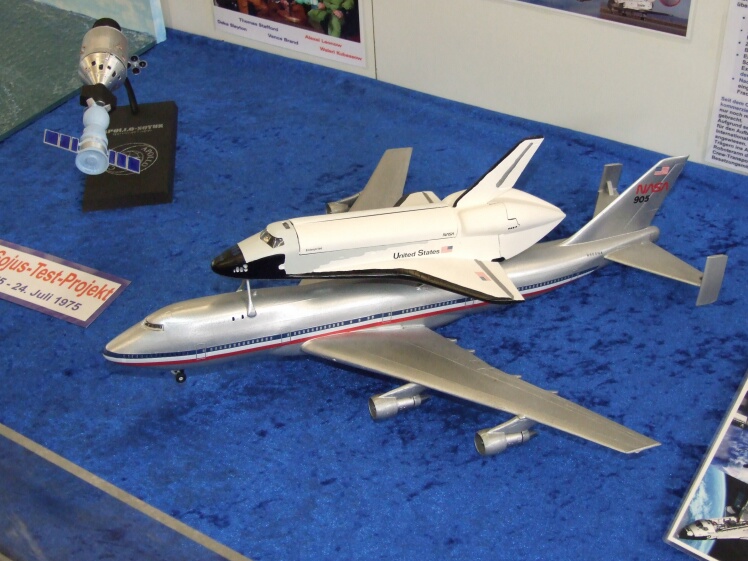

Projekt ´´Von Wernher von Braun zur ISS Länge 12m

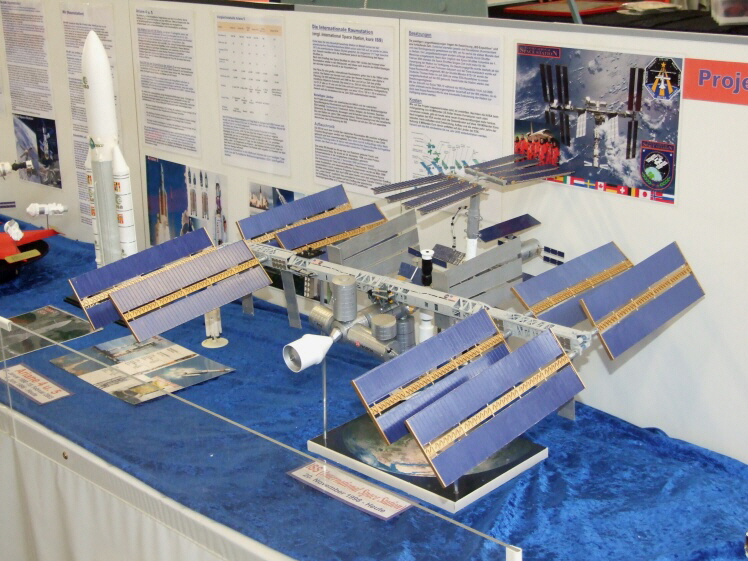

DPMV Konvent am 18. und 19. April 2009

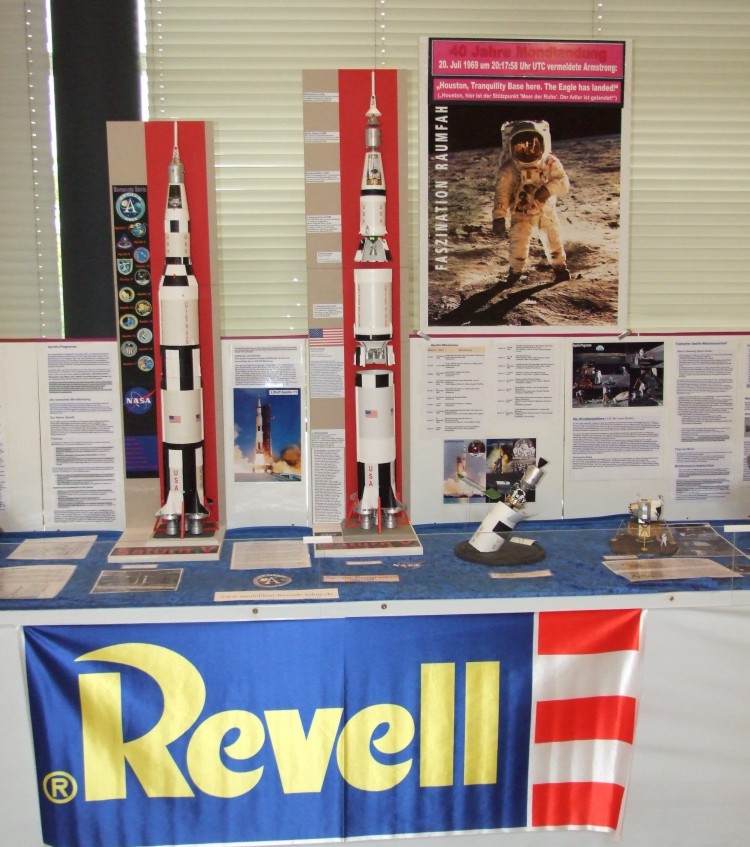

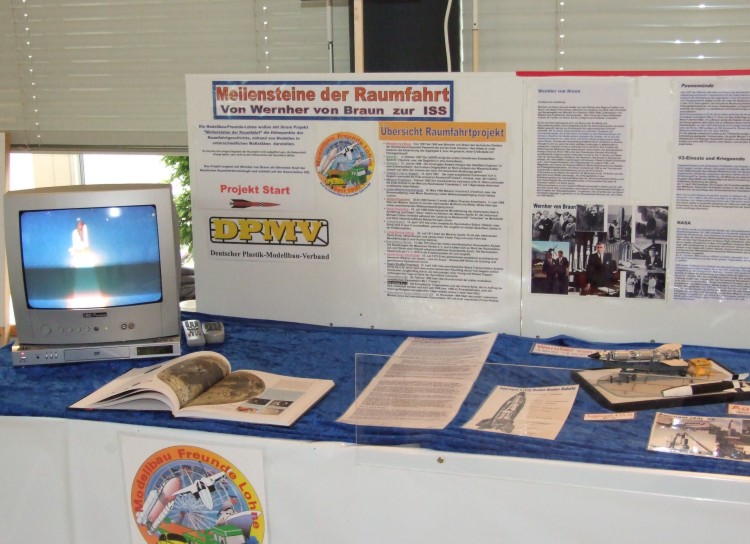

Projekt ´´Von Wernher von Braun zur ISS (Auf 14m Länge)
Overbergschule 16. u. 17. Mai 2009
Kindheit und Ausbildung
Wernher von Braun kam als zweiter von drei Söhnen des Magnus Freiherr von Braun und dessen Frau Emmy, geborene von Quistorp, zur Welt. Sein Großvater und Namensgeber war Wernher von Quistorp (1856–1908), Gutsbesitzer und Mitglied des preußischen Herrenhauses. Nach Ende des Ersten Weltkriegs musste die Familie von Braun auf ihr Landgut nach Schlesien umsiedeln. Schon als Kind interessierte sich von Braun sehr für Musik und Naturwissenschaften. Seine Begeisterung für die Astronomie wurde von seiner Mutter geweckt, die ihm zur Konfirmation ein astronomisches Fernrohr schenkte.
Mit 13 Jahren experimentierte er im Berliner Tiergarten mit Feuerwerksraketen. Als er das Buch Die Rakete zu den Planetenräumen von Hermann Oberth in die Hände bekam, erlangten die Utopien, die er aus den Abenteuerromanen von Jules Verne und Kurd Laßwitz aufgenommen hatte, etwas Reales.
Um das sehr fachwissenschaftliche Buch verstehen zu können, strengte er sich an, seine bis dahin mäßigen Leistungen in Mathematik zu verbessern. Inspiriert wurde er ebenfalls durch das Buch Das Problem der Befahrung des Weltraums des slowenischen Astronomen und Astrophysikers Herman Potocnik (Ende 1928 unter dem Pseudonym Hermann Noordung veröffentlicht). Aufgrund guter Leistungen konnte er mit 17 Jahren um Ostern 1930 die Abiturprüfung vorzeitig an der Hermann-Lietz-Schule in Spiekeroog ablegen. Ab 1929 tüftelte er gemeinsam mit Hermann Oberth in Berlin-Plötzensee und – nach dessen Rückkehr nach Siebenbürgen im August 1930 – mit Mitgliedern des Vereins für Raumschifffahrt in Berlin- Reinickendorf an Raketen mit Flüssigkeitstriebwerken. Von Braun studierte ab 1930 an der Technischen Hochschule in Berlin-Charlottenburg und an der ETH Zürich.
1932 erwarb er ein Diplom als Ingenieur für Mechanik an der TH Berlin und trat, gefördert durch Walter Dornberger, als Zivilangestellter in das Raketenprogramm des Heereswaffenamtes ein. Seine Experimente führte er auf dem Versuchsplatz des Heereswaffenamtes in Kummersdorf-Gut etwa 30 Kilometer südlich von Berlin durch.
1934 promovierte er an der Friedrich-Wilhelm-Universität in Berlin zum Dr. phil. mit einer Arbeit über „Konstruktive, theoretische und experimentelle Beiträge zu dem Problem der Flüssigkeitsrakete“.
Im gleichen Jahr erreichte das von Braun konzipierte Aggregat 2, gestartet von der Nordseeinsel Borkum aus, eine Höhe von 2200 Metern.
Wernher von Braun in Peenemünde, Frühjahr 1941

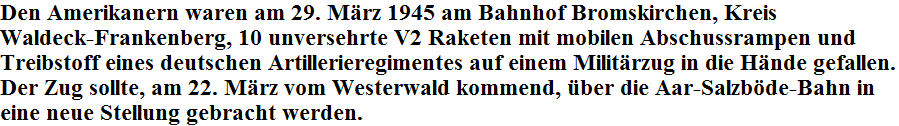

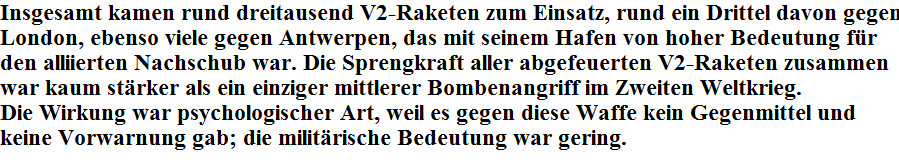

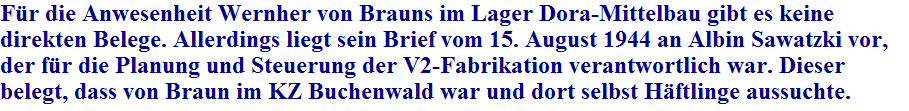

V2-Einsatz und Kriegsende

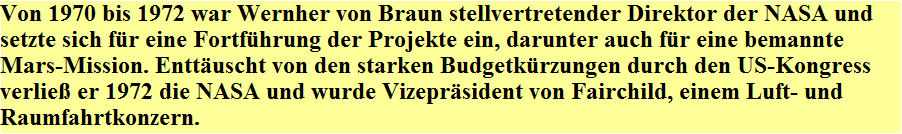

NASA
Wernher von Braun mit Mitarbeitern 1961.

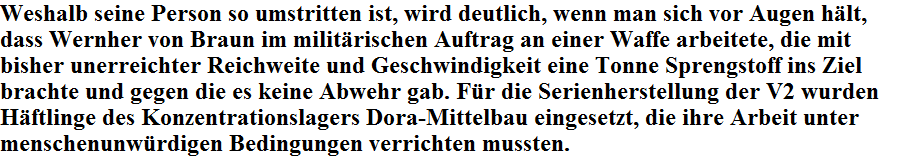

Politik und Technik

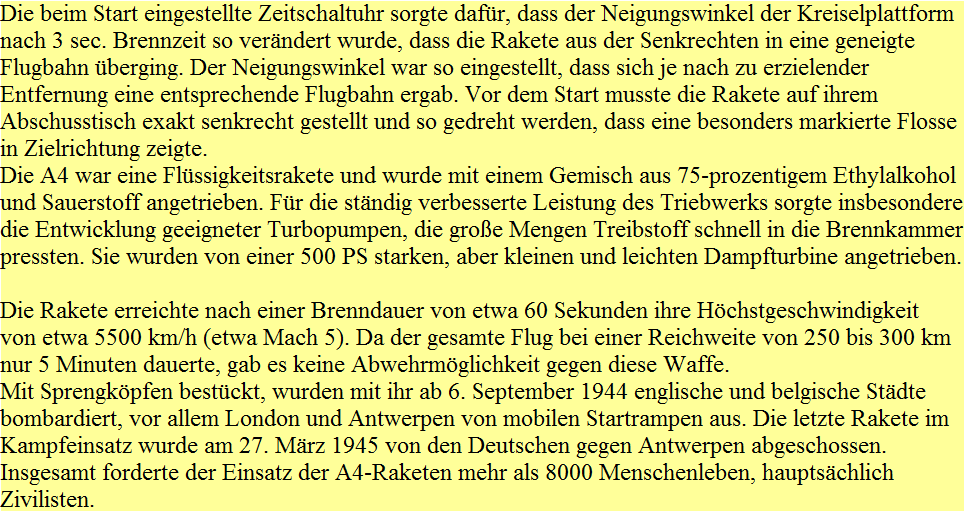

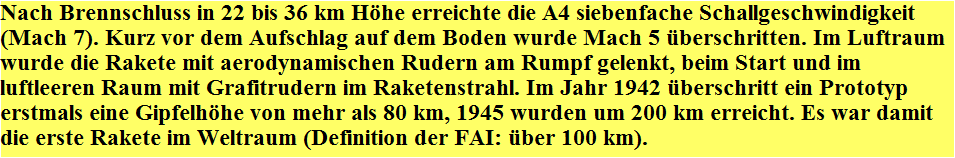

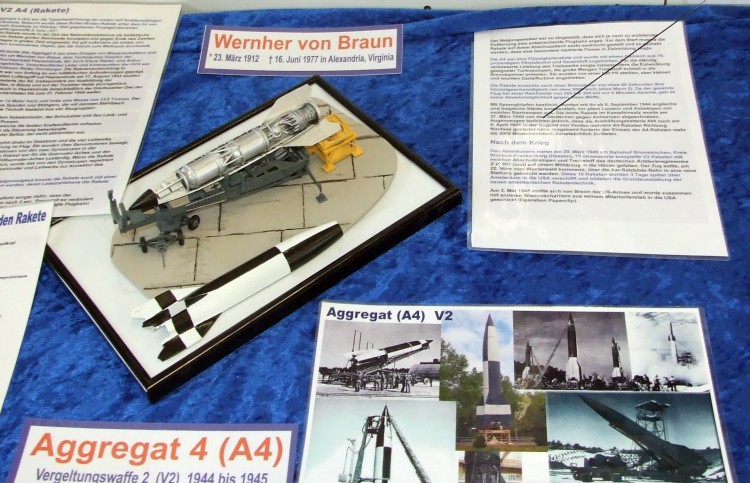

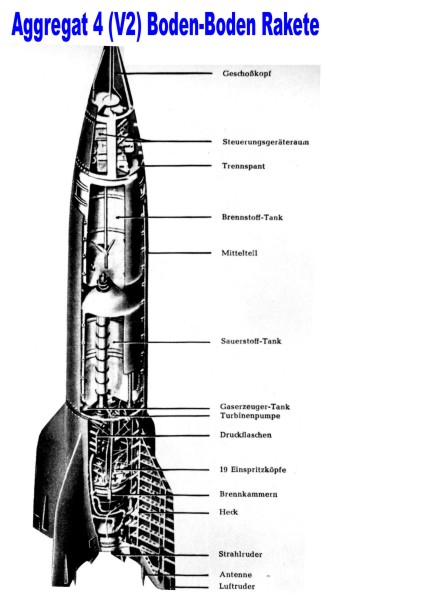

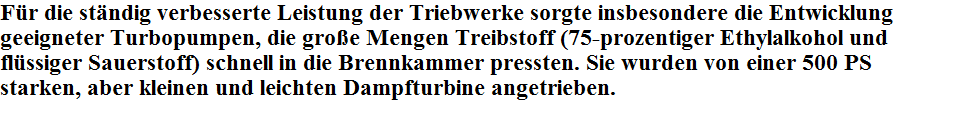

Die A4-Rakete war 14 Meter hoch und hatte eine Masse von 13,5 Tonnen. Der Rumpf bestand aus Spanten und Stringern, die mit dünnem Stahlblech beplankt waren. Die Technik bestand aus vier Baugruppen:
- Segment mit dem Raketenmotor, der Schubdüse und den Lenk- und Stabilisierungsflossen.
- Treibstoffzelle, welche die beiden Kraftstofftanks aufnahm.
- Geräteträger, der die Steuerung beherbergte.
- Gefechtskopf an der Spitze, der nicht abtrennbar war.
Vier Strahlruder aus Graphit direkt im Gasstrom und die vier Leitwerke sorgten für die Stabilisierung im Flug. Sie wurden über Servomotoren bewegt, welche ihre Steuerinformationen von den zwei Gyroskopen in der Raketenmitte erhielten. Ein Kreisel war für die Querruder-Achse und der andere für die Seiten- und Höhenruder-Achse zuständig. Wenn die Rakete vom eingestellten Kurs abwich, wurde das von den Gyroskopen registriert und die Servomotoren der Strahlruder und Leitwerke zur Korrektur des Kurses angesteuert.
Nach dem Krieg

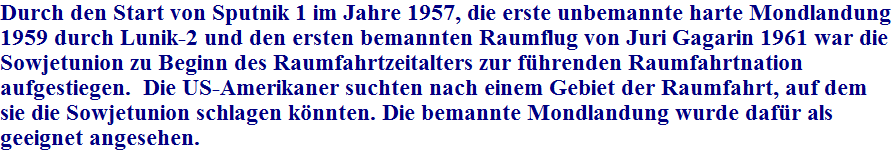

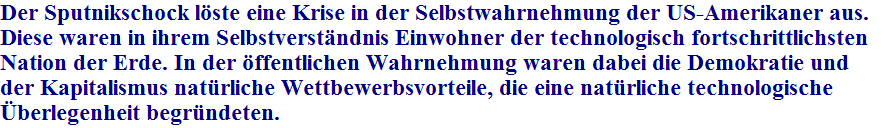

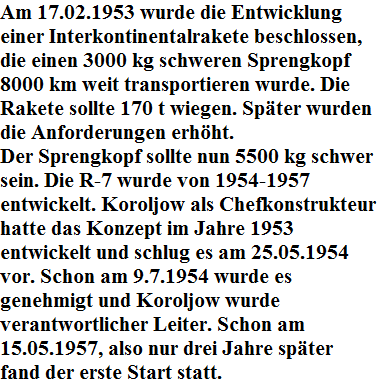

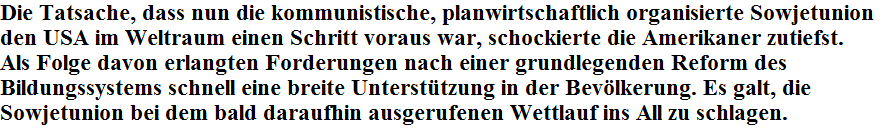

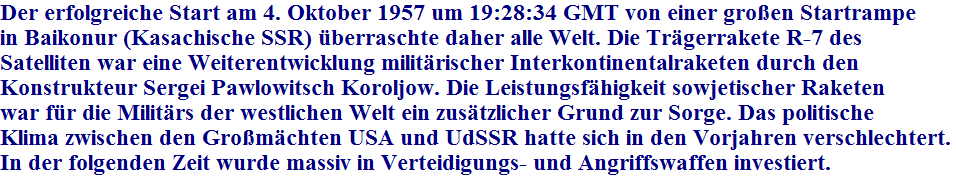

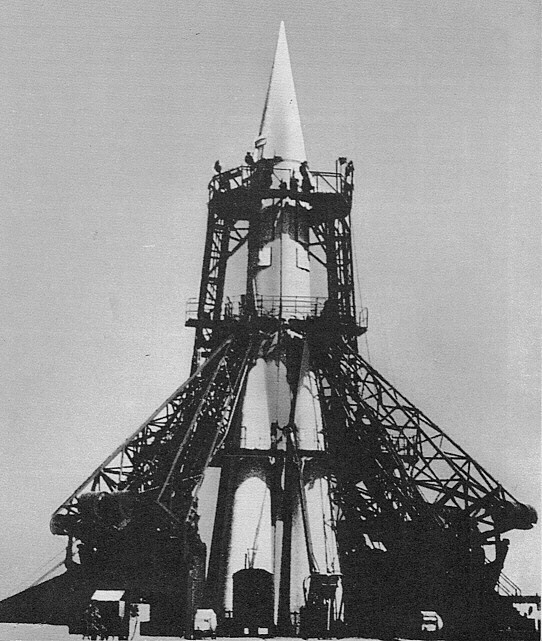

Der „Sputnikschock“
Planung und Bau des Satelliten
Planung und Bau des Satelliten erfolgte durch das Jet Propulsion Laboratory (JPL) des California Institute of Technology (Caltech unter Dr. William H. Pickering). Die Messinstrumente entwickelte Dr. James Van Allen, die Jupiter-Rakete war eine Modifikation der Mittelstreckenrakete vom Typ Redstone. Sie kam aus den Werkstätten der ABMA (Army Ballistic Missile Agency) unter Leitung Wernher von Brauns, des früheren deutschen Raketenpioniers in Peenemünde. Jupiter-C war ein direkter "Nachkomme" der deutschen A4 (V2) und wurde 1955-56 entwickelt.
Der Start von Explorer 1

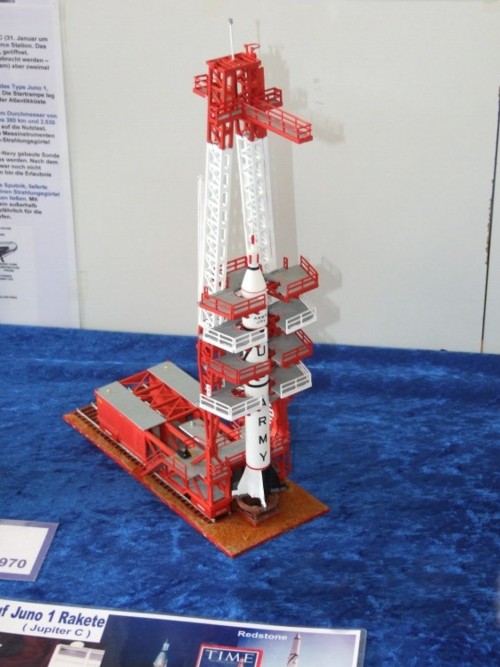

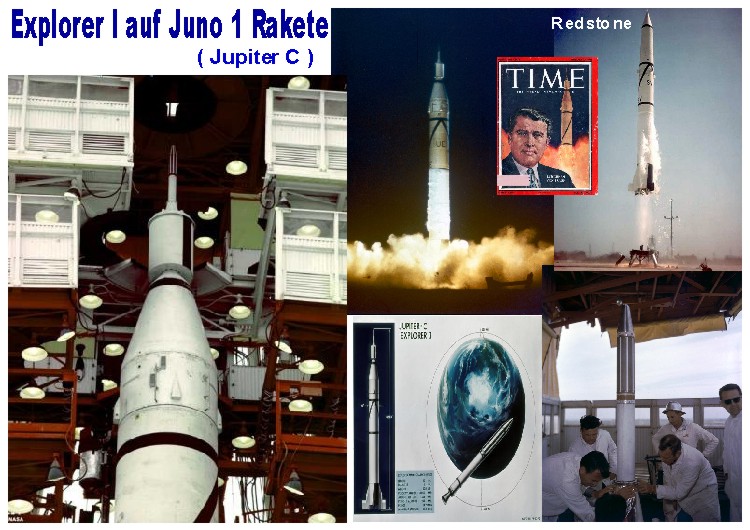

Explorer 1 und Jupiter C

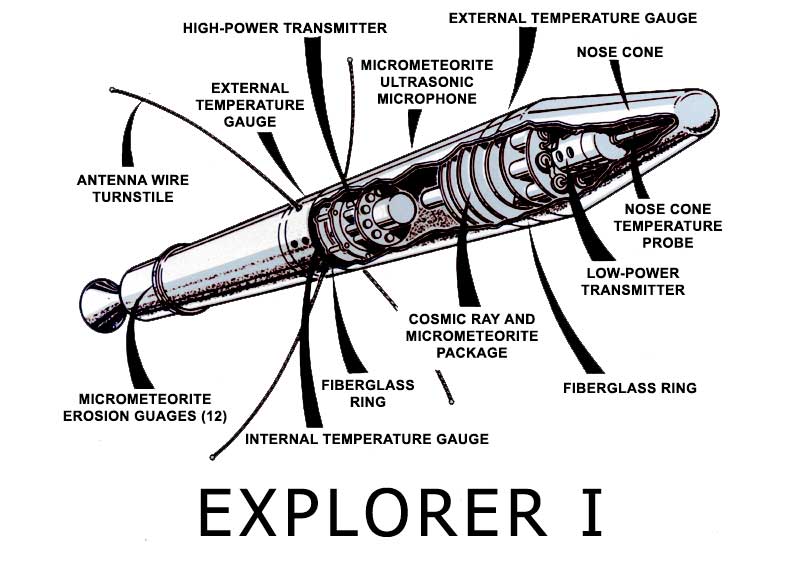

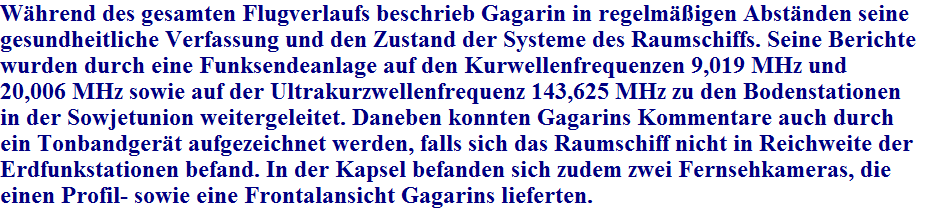

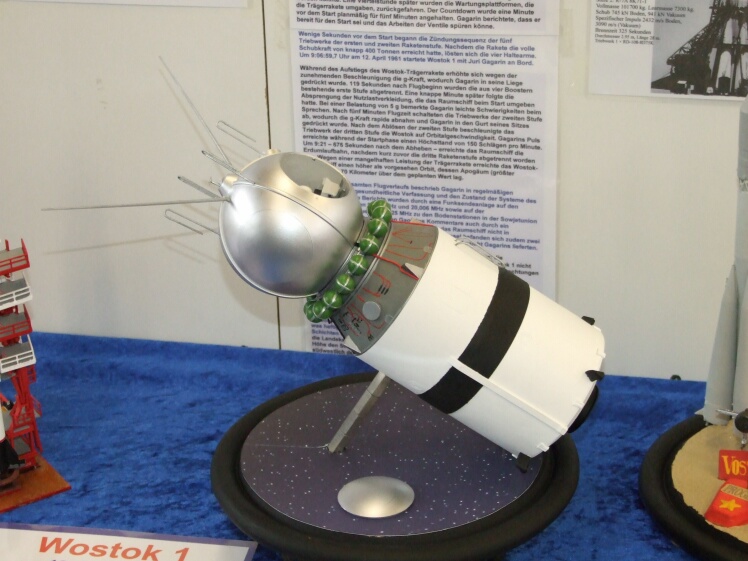

Wostok 1 (russisch Восток-1 fьr Osten-1) war der erste bemannte Weltraumflug. Mit dem sowjetischen Kosmonauten Juri Gagarin gelangte am 12. April 1961 erstmals ein Mensch über die international anerkannte Grenzhöhe von 100 Kilometern. Gagarin startete an Bord eines Wostok-Raumschiffs vom Weltraumbahnhof Tjuratam (dem heutigen Baikonur) aus und landete nach einer vollständigen Erdumkreisung in der Nähe der südwestrussischen Stadt Engels. Der Flug zählt zu den größten Erfolgen des sowjetischen Raumfahrtprogramms und gilt als Meilenstein des Wettlaufs ins All zwischen den UdSSR und den Vereinigten Staaten.
Offiziell wurde die Mission von der Sowjetunion als Wostok bekannt gegeben (ohne den Zusatz der Zahl 1); um Verwechslungen zu vermeiden wird der Flug international jedoch meistens als Wostok 1 angegeben.
Die erste Kosmonautengruppe der Sowjetunion wurde im Jahr 1960 gebildet und bestand aus 20 Luftwaffenpiloten, nachdem der Simulator des Wostok-Raumschiffs betriebsbereit war, wurden am 30. Mai sechs Angehörige der Hauptgruppe ausgewählt. Mitte Januar 1961 nahmen alle sechs Kandidaten an mündlichen und schriftlichen Prüfungen teil, um ihre Bereitschaft für einen Flug zu bewerten. Eine Sonderkommission ermittelte anschließend anhand der Ergebnisse mit Gagarin, Titow und Neljubow die drei aussichtsreichsten Anwärter für die erste bemannte Mission, Gagarin galt als Favorit.

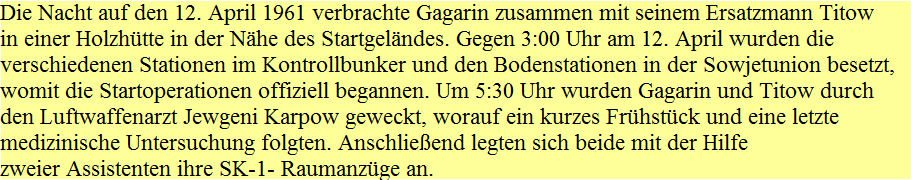

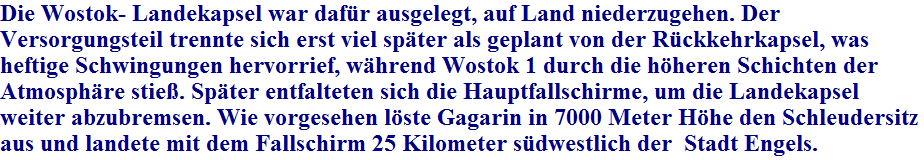

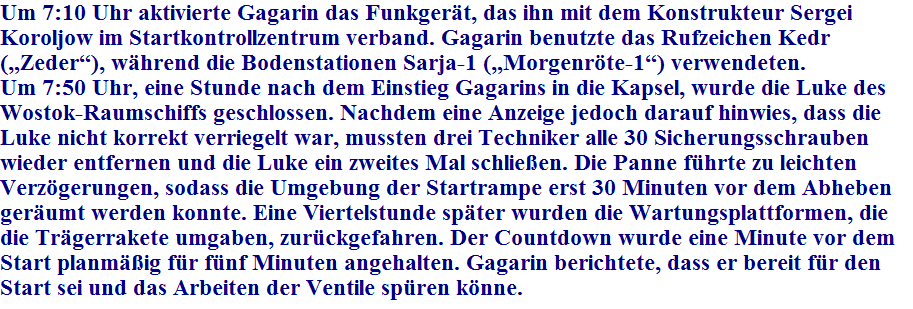

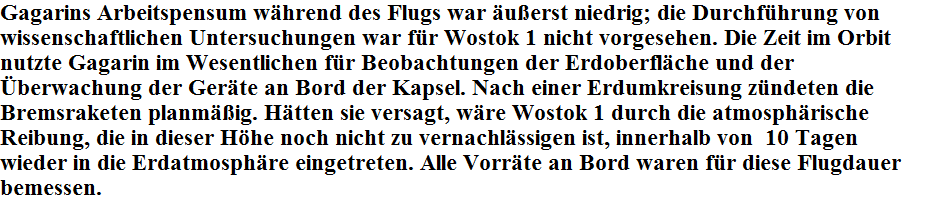

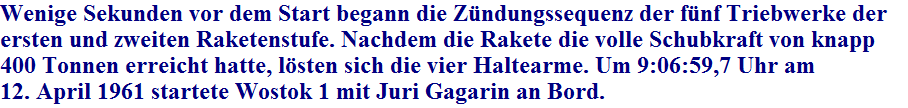

Start / Missionsverlauf.
Die Planung: Anfang Oktober 1958 wurde beschlossen, ein bemanntes Raumfahrtprogramm in den USA durchzuführen. Die Planungen sahen vor, ein Raumschiff mit einem Menschen zu bemannen und diese orbital um die Erde kreisen zu lassen. In der Frühphase wurde von einem bemannten Satelliten gesprochen.
Um dieses Programm ausführen zu können, mussten verschiedene Systeme entworfen und getestet werden. So wurde im Langley Research Center ein Programm zur voll gesteuerten Fallschirmlandung entwickelt. Außerdem wurden mit Hilfe der United States Air Force, die schon Erfahrungen auf diesem Gebiet hatte, die Raketen ausgesucht. Da diese aber nur für militärische Zwecke gebaut waren, mussten sie weiterentwickelt werden. Es handelte sich dabei in erster Linie um die Atlas- und Redstone-Raketen. An letzterer war auch die deutsche Gruppe um Dr. Wernher von Braun beteiligt.

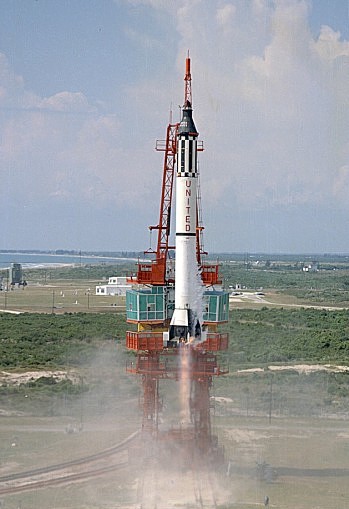

Mercury-Redstone 3
Das Mercury-Raumschiff Freedom 7 vollzog allerdings nur einen ballistischen Flug.
Ein Erreichen des Erdorbits war mit der Redstone-Rakete nicht möglich.
Nach dem Start verlief nach Alan Shepards Aussage der Flug sehr ruhig. Nach 45 Sekunden setzten Vibrationen ein, diese waren bedingt durch das Erreichen der Schallgeschwindigkeit (Mach 1) und dem damit verbundenen Durchbrechen der Schallmauer. Der Flug stabilisierte sich wieder nach 88 Sekunden. Die Redstone Rakete wurde nach knapp zweieinhalb Minuten vom Raumschiff getrennt.
Nach 15 Minuten und 22 Sekunden Gesamtflugdauer wasserte Freedom 7 im Atlantik. Helikopter holten Shepard und die Freedom 7 nach elf Minuten an Bord des Flugzeugträgers USS Lake Champlain. Dort wurde er sofort medizinisch untersucht. Shepard befand sich in ausgezeichneter Kondition und empfand den Flug als körperlich problemlos.
Alan Shepard nahm später auch am Apollo-Programm teil und landete als Missionskommandant mit Apollo 14 auf dem Mond.

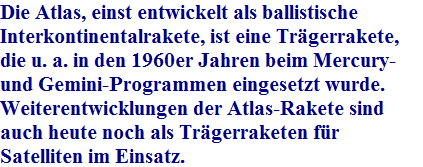

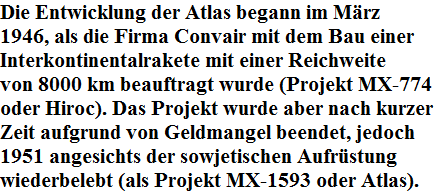

Atlas (Rakete)
Ein Jahr später absolvierte die Atlas B am 29. November 1958 den ersten Flug über die volle Distanz. Im selben Jahr wurde beschlossen, die Atlas als Trägerrakete für das Mercury-Programm zu benutzen.
Im September 1959 nahmen die ersten Atlas D den Truppendienst auf. Im Mai 1960 stellte die Atlas D mit einer Flugstrecke von fast 14.500 km den bis dato gültigen Rekord für den weitesten bekannten Flug einer Interkontinentalrakete auf. Aufgrund ihrer hohen Reaktionszeit wurde die Atlas schon 1965 außer Dienst gestellt. Sie wurde durch die militärisch geeigneteren Minuteman und Titan II Interkontinentalraketen abgelöst. Ausgemusterte Atlas Interkontinentalraketen wurden bis in die 1990er als Trägerraketen für kleine Nutzlasten eingesetzt.

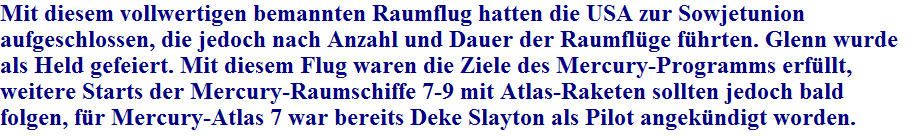

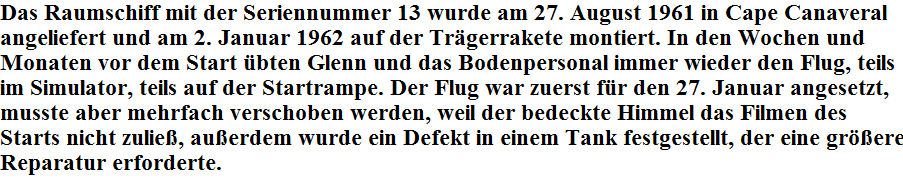

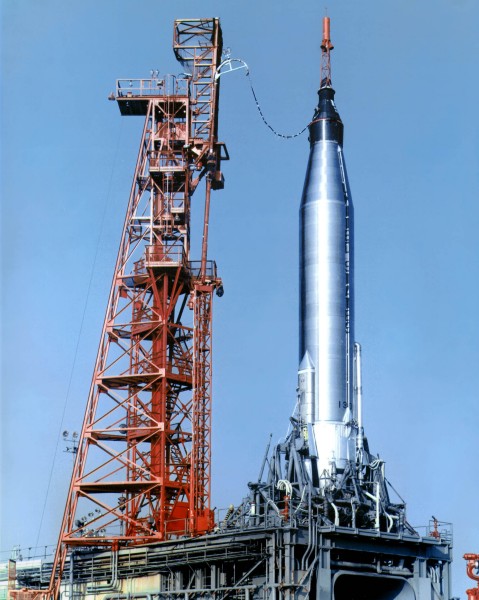

Mercury-Atlas 6

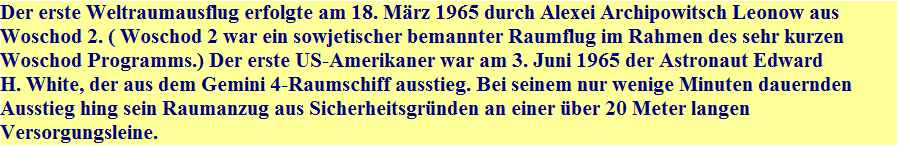

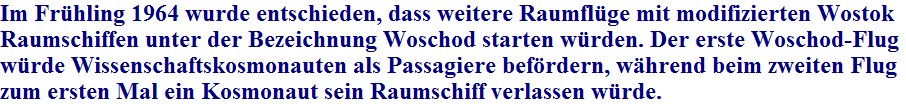

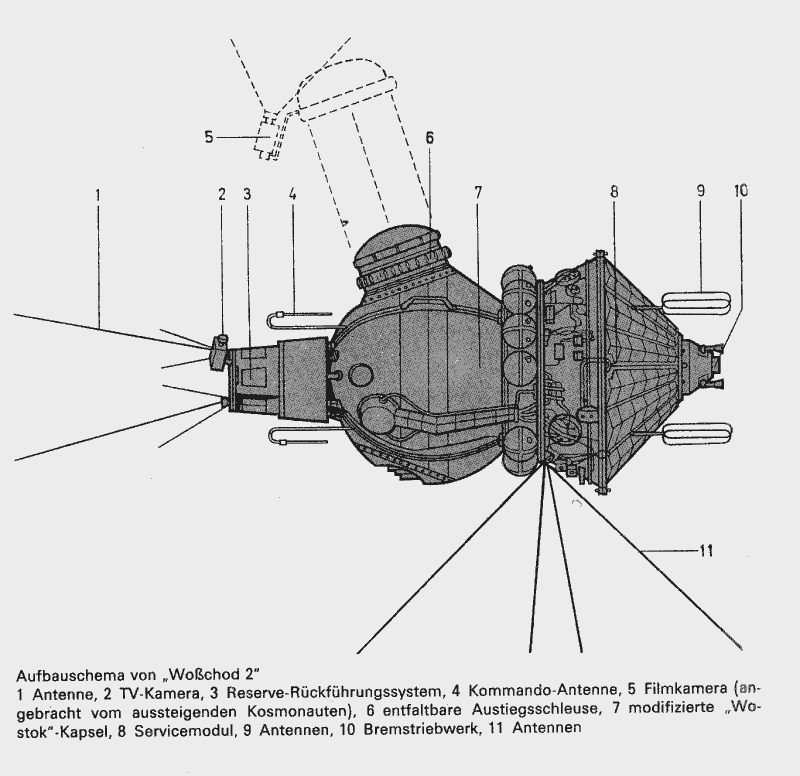

Voschod II Der „Spaziergang“

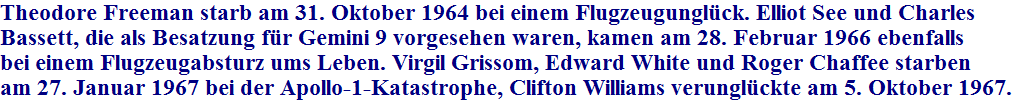

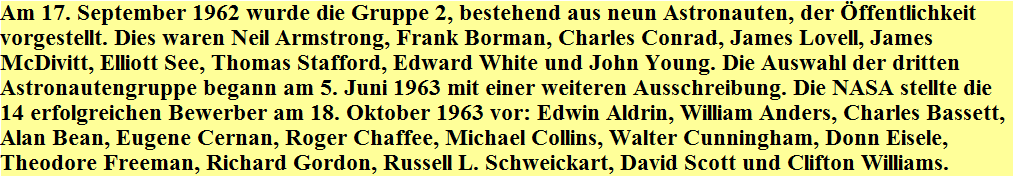

Die Astronauten

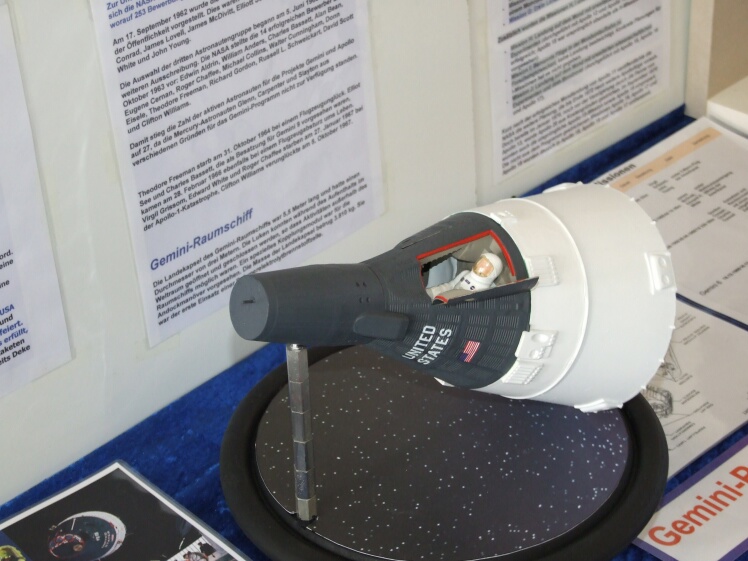

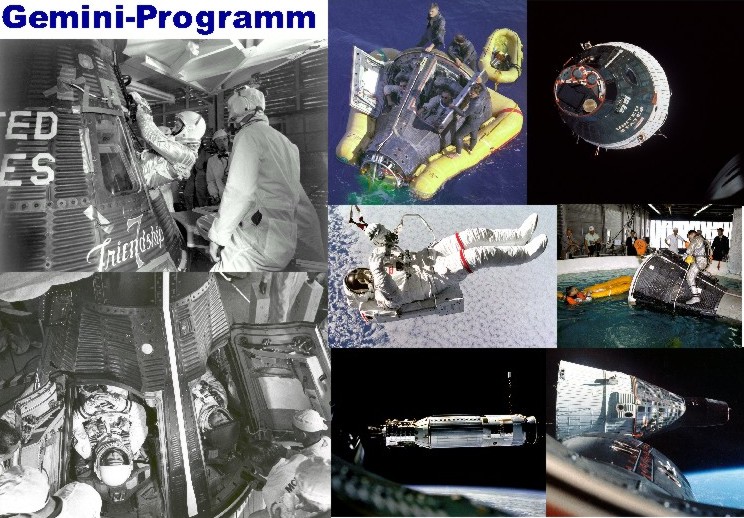

Gemini-Raumschiff
Die Landekapsel des Gemini-Raumschiffs war 5,5 Meter lang und hatte einen Durchmesser von drei Metern. Die Luken konnten während des Aufenthalts im Weltraum geöffnet und geschlossen werden, sodass Aktivitäten außerhalb des Raumschiffs möglich waren. Ein spezielles Kopplungsmodul war für die Andockmanöver vorgesehen. Die Masse der Landekapsel betrug 3.810 kg. Sie war der erste Einsatz einer Polymerelektrolytbrennstoffzelle.

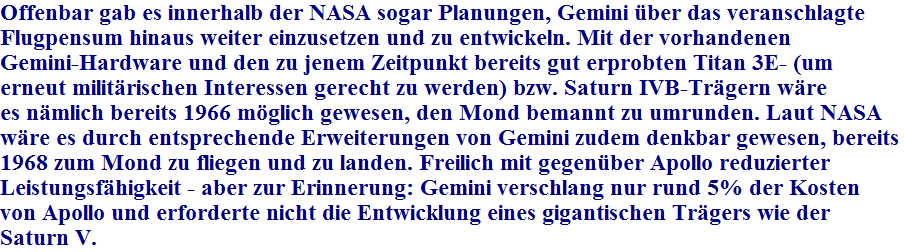

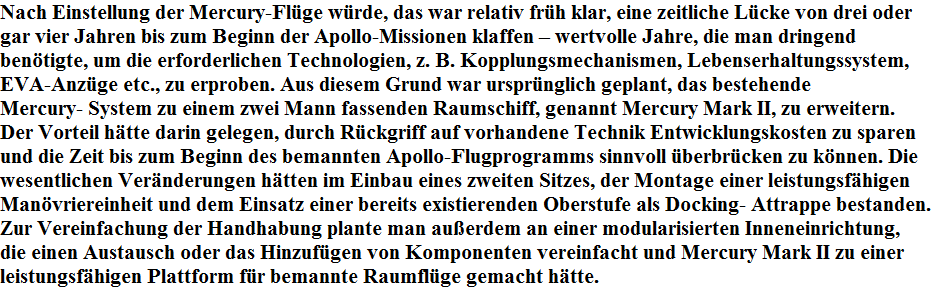

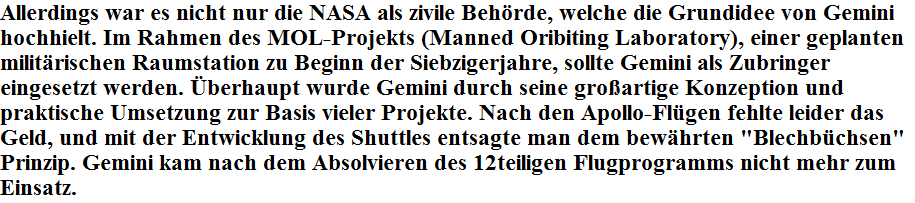

Mit Gemini zum Mond?

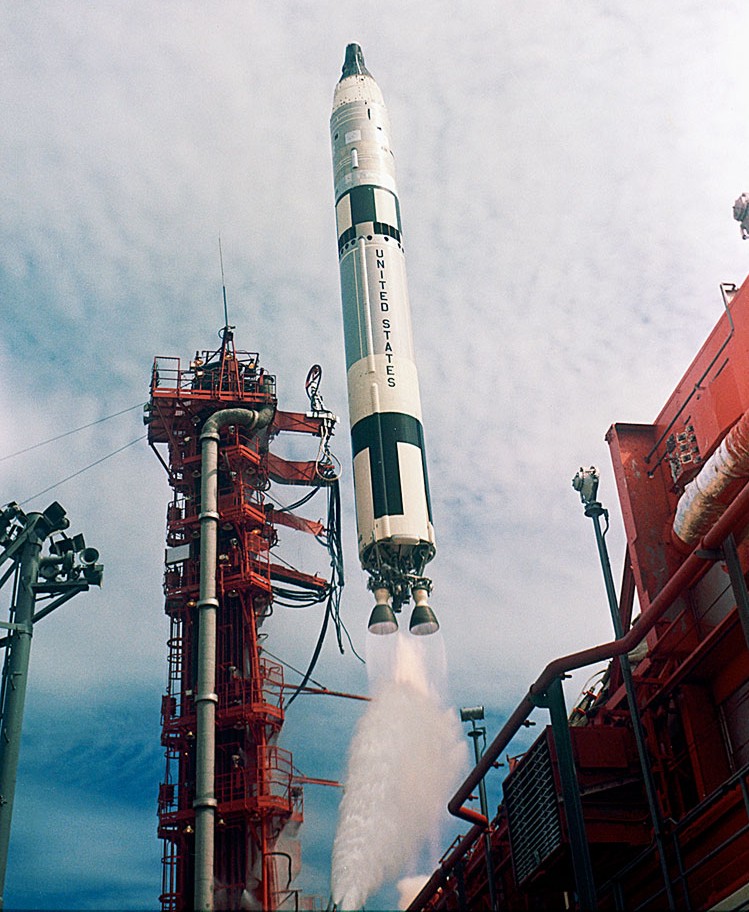

Die Titan-Rakete ist eine Rakete von Martin Marietta Corporation, die ursprünglich als militärische Interkontinentalrakete gebaut wurde, jedoch später ihre Hauptanwendung als Trägerrakete in der Raumfahrt fand. Sie war von den USA eigentlich als Ersatz für die Atlas-Interkontinentalrakete konzipiert. Durch vielfältige Modifikationen entstand eine ganze Familie von Interkontinental- und Trägerraketen.
Titan II gehörten von 1963 bis 1987 zum Arsenal der landgestützten strategischen Interkontinentalraketen der USA. Dieses schwerste jemals verwendete amerikanische ICBM-System, vorgesehen zur Zerstörung der am stärksten verbunkerten sowjetischen Einrichtungen, trug einen Mk-6/W53-Sprengkopf (9 MT). In den 1970-er Jahren waren 54 Raketen (1984 noch 37) auf drei SAC-Basen in Arizona, Kansas und Arkansas stationiert.
Neben dem Militär interessierte sich schon frühzeitig die NASA für die Rakete. Sie wählte im November 1963 (noch während ihrer Entwicklung) die Titan II als Träger der zweisitzigen Gemini- Raumschiffe, da kein anderer Träger zu diesem Zeitpunkt eine solche Nutzlast (3,6 t) tragen konnte. Sie diente in abgewandelter Form auch als Träger für verschiedene unbemannte militärische Satelliten. Die letzte Titan II (Variante Titan 23G) startete 2003 einen militärischen Wettersatelliten.
Titan (Rakete)

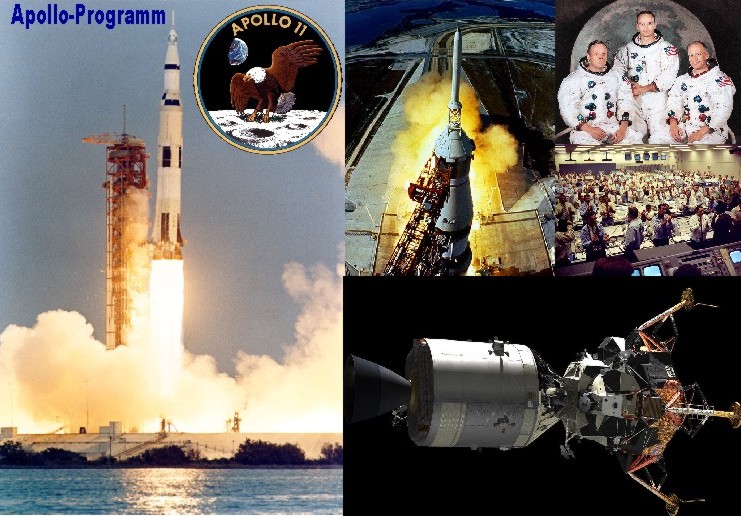

Die bemannte Mondlandung.
Der Name Apollo
Im Rahmen des US-amerikanischen Apollo-Programms der NASA sollte ein Mensch auf dem Mond landen und unversehrt wieder auf die Erde zurückgebracht werden. Die bemannte Mondlandung wurde sowohl von den USA als auch der UdSSR angestrebt, allerdings nur von den USA erreicht. Diese gelang erstmals am 20. Juli 1969. Die Mondlandung bildete den Höhepunkt des Wettlaufs ins All.
Im Juli 1960, noch bevor das Mercury-Programm erste Erfolge aufzuweisen hatte, fand in Washington eine Konferenz statt, auf der die NASA und verschiedene Industriebetriebe einen Langzeitplan für die Weltraumfahrt erarbeiteten. Geplant war eine bemannte Mondumrundung – von einer Landung war zu diesem Zeitpunkt noch nicht die Rede. Abe Silverstein, der Leiter der Raumfahrt-Entwicklung bei der NASA, schlug für dieses Projekt den Namen Apollo vor. Apollo war ein Gott der griechischen Mythologie, der als treffsicherer Bogenschütze galt.
Der Stoff, aus dem die Helden sind.
Die Planung
Die Apollo-11-Mission der amerikanischen Raumfahrtbehörde NASA war die erste bemannte Mission mit dem Ziel der weichen Landung auf dem Erdmond. Deren erfolgreiche Durchführung wurde weltweit von rund 500 Millionen Menschen am Fernsehen verfolgt.

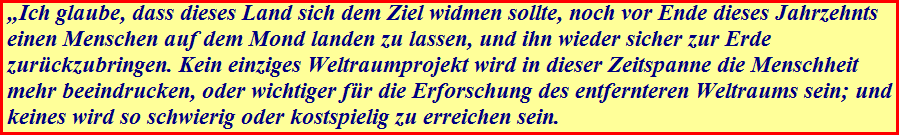

Sie erfüllte die Ankündigung von US-Präsident John F. Kennedy aus dem Jahre 1961, noch vor dem Ende des Jahrzehnts einen Menschen zum Mond und wieder sicher zurück zur Erde zu bringen.
Am 9. Januar 1969, kurz nach dem sensationellen Flug von Apollo 8, gab die NASA die Besatzung für die Mission Apollo 11 bekannt. Wenn keine Probleme aufträten, würde dies die Mannschaft sein, die die erste bemannte Mondlandung versuchte (Missionsprofil G des Apollo-Programms).
Wie erwartet, wurde die Ersatzmannschaft von Apollo 8 die Hauptmannschaft von Apollo 11. Das Kommando übernahm Neil Armstrong, der bereits beim vorzeitig abgebrochenen Flug von Gemini 8 im All war. Pilot der Kommandokapsel sollte Michael Collins werden, der bei Gemini 10 einen Weltraumspaziergang unternommen hatte. Ebenfalls Erfahrung beim Verlassen eines Raumschiffs hatte Edwin Aldrin, der nach Gemini 12 nun die Funktion des Piloten der Mondlandefähre übernehmen würde.
Der gesamte Hinflug verlief ohne besondere Vorkommnisse. Heikel war jedoch der Anflug der Mondlandefähre mit Aldrin und Armstrong auf das Zielgebiet im Mare Tranquillitatis. Durch geringe unbeabsichtigte Bahnänderungen beim Abkoppeln zielte der Bordcomputer auf eine Stelle etwa 4,5 Kilometer hinter dem geplanten Landegebiet. Während des Anfluges wurde die Aufmerksamkeit der Besatzung außerdem mehrfach durch Alarmmeldungen des Navigationscomputers in Anspruch genommen, sodass Armstrong nicht in dem Maße auf charakteristische Merkmale der Mondlandschaft achten konnte, wie es vom Flugplan vorgesehen war. Die Fehlermeldungen 1201 und 1202, die immer im Wechsel aufliefen, wurden durch das Rendezvous-Radar verursacht. Es war versehentlich eingeschaltet und überfrachtete den Computer mit unnötigen Daten, da das Radar eigentlich nur beim Rückflug zur Annäherung an das Apollo-Raumschiff benutzt wurde.
Der Flug

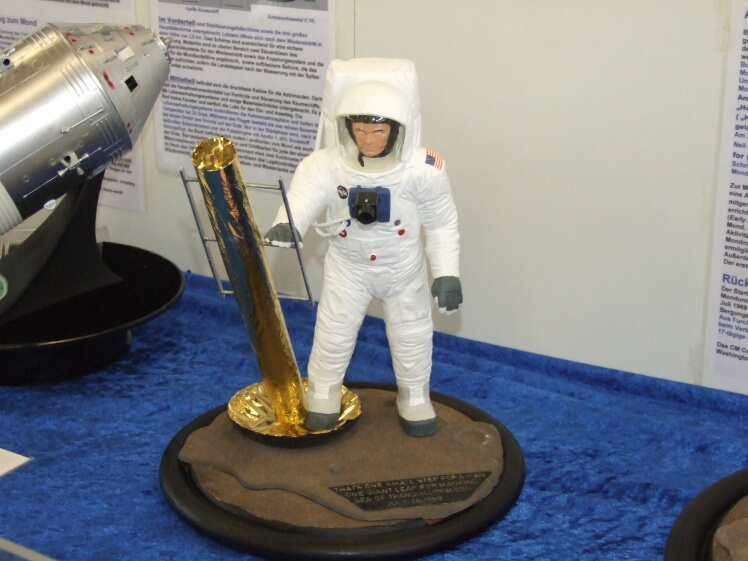

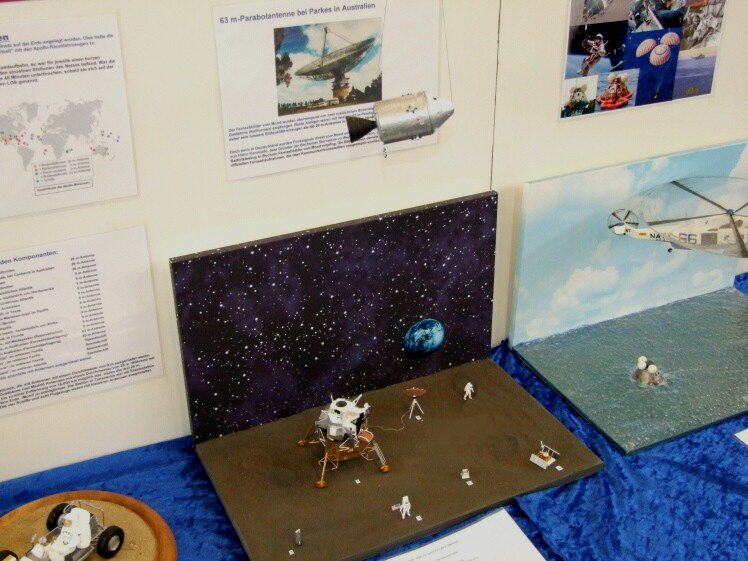

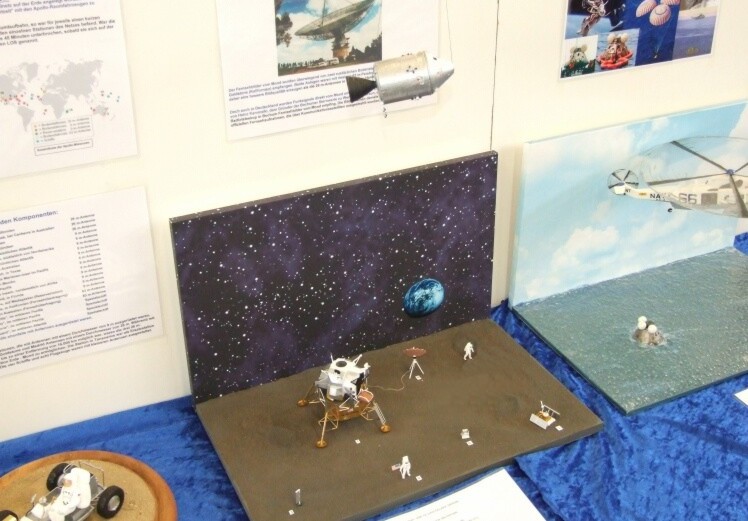

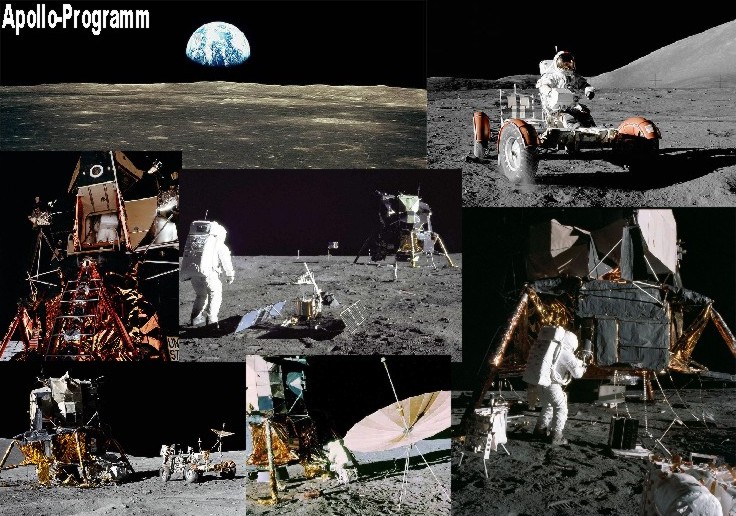

Auf dem Mond
Das Kontaktlicht signalisierte den unmittelbar bevorstehenden Bodenkontakt (bei circa 75 cm Höhe) am 20. Juli um 20:17:39 UTC. Der Mondlandepilot Aldrin meldete dies („Contact light“) um 20:17:40 UTC. Unmittelbar darauf erfolgte der finale Kontakt aller vier Landefüße mit dem Mondboden.
Das primäre Ziel war erreicht.
Zur Messung der Zusammensetzung des Sonnenwindes auf dem Mond wurde eine Aluminiumfolie (SWC) aufgehängt, die kurz vor Ende des Ausfluges wieder mitgenommen wurde. Nachdem die US-Flagge gehisst worden war, errichteten die beiden Astronauten einige kleine Forschungsgeräte des EASEP (Early Apollo Scientific Experiment Package), dem Vorläufer des ALSEP, auf dem Mond. So sollten mittels eines Seismometers (PSE) Daten über die seismischen Aktivitäten des Mondes erfasst werden. Das Gerät überstand die erste Mondnacht jedoch nicht. Ein Laserreflektor (LRRR) auf der Oberfläche ermöglichte es, präzise die Entfernung zwischen Mond und Erde zu messen. Außerdem wurden Bodenproben entnommen und 21,6 kg Gestein gesammelt. Der erste Spaziergang auf dem Mond endete nach 2:31h.
Am 21. Juli 1969 um 02:56:20 UTC (in den USA war es noch der 20. Juli) betrat Neil Armstrong als erster Mensch mit den Worten: „That's one small step for (a) man, one giant leap for mankind!“ („Das ist ein kleiner Schritt für einen Menschen, aber ein großer Sprung für die Menschheit!“) den Mond. 20 Minuten später verließ auch Buzz Aldrin die Mondfähre.
Rückflug
Der Start der Landefähre gelang problemlos, die Fähre schwenkte in eine Mondumlaufbahn ein und koppelte wieder an der Kommandokapsel an. Am 24. Juli 1969 um 16:50 UTC wasserte die Kapsel im Pazifik und wurde vom Bergungsschiff USS Hornet an Bord genommen.

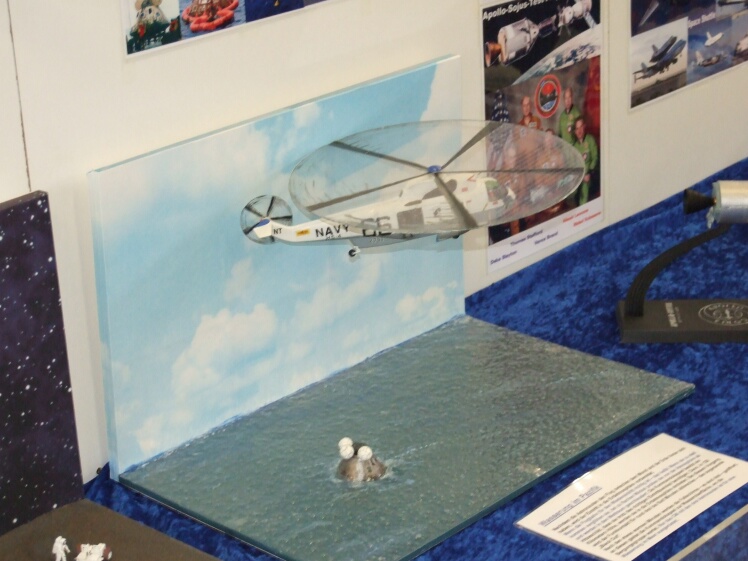

Aus Furcht vor unbekannten Mikroorganismen mussten die drei Astronauten beim Verlassen der Apollo-Landekapsel Isolationsanzüge tragen und sich in eine 17 tägige Quarantäne begeben, bis alle Bedenken ausgeräumt waren.
Das CM Columbia von Apollo 11 ist nun im National Air and Space Museum in Washington (D.C.) ausgestellt.

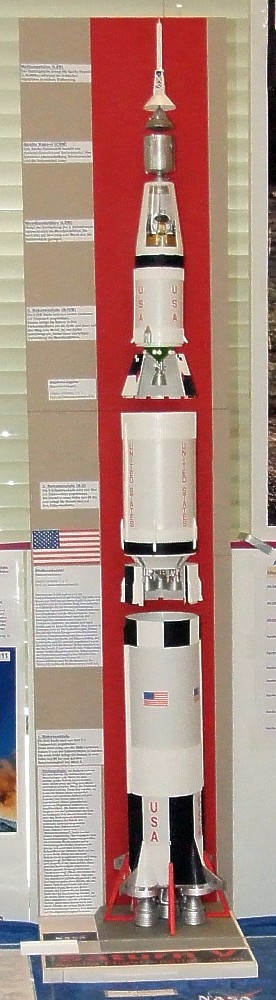

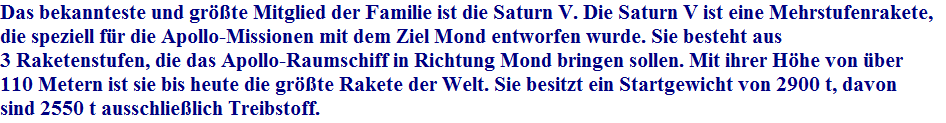

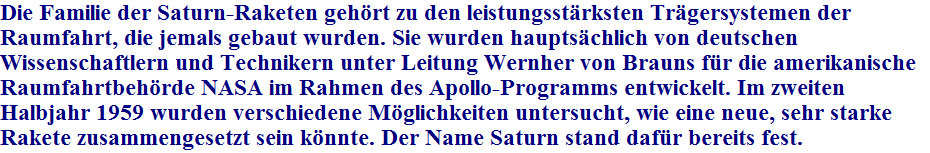

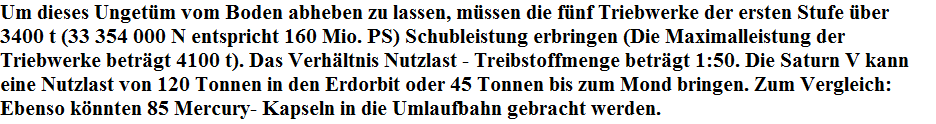

Saturn V (Rakete)
Rettungsturm (LES)
Die dritte Stufe war eine leicht modifizierte S-4B-Stufe, die unmodifiziert auch schon als zweite Stufe der Saturn IB verwendet wurde. Die Modifikationen beschränkten sich auf eine in den Tanks angebrachte Isolation, damit der Treibstoff mehrere Stunden flüssig blieb, damit die Stufe auch nach mehreren Erdumläufen wiederzündbar war, wie das für Mondflüge nötig war.
Stufenadapter (Separationsringen) Adapter zwischen 2. u. 3. Stufe mit Instrumenteneinheit IU.
Stufenadapter (Separationsringen) Adapter zwischen 1. u. 2. Stufe mit Instrumenteneinheit IU.
Die erste Stufe der Saturn V, die S-1C, war eine komplette Neukonstruktion, die Stufe war riesig und hatte bei einer Länge von 42 m einen Durchmesser von 10 m. In der Stufe befanden sich zwei separate Tanks (Kerosin u. flüssigen Sauerstoff). Die Stufe verwendete fünf der neuen ebenfalls riesigen F-1-Triebwerke. Die Triebwerke waren in ihrem Schubgerüst so angeordnet wie die fünf Punkte auf einem Würfel, wobei die vier äußeren Triebwerke zur Steuerung schwenkbar waren. Um die Beschleunigung der Rakete nicht zu stark ansteigen zu lassen, wurde während des Fluges das mittlere F-1-Triebwerk vorzeitig abgeschaltet.
Die zweite Stufe (S-II) war ebenfalls eine Neukonstruktion mit 10 m Durchmesser. Sie verwendete die Treibstoffkombination Wasserstoff/Sauerstoff und hatte einen Tank, der durch einen isolierten Zwischenboden in zwei Räume für die beiden Treibstoffkomponenten getrennt wurde. Die Stufe verwendete fünf J-2-Triebwerke, die genauso angebracht waren wie die Triebwerke der Erststufe.

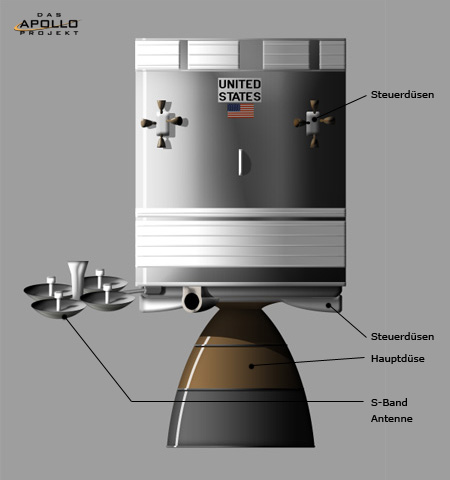

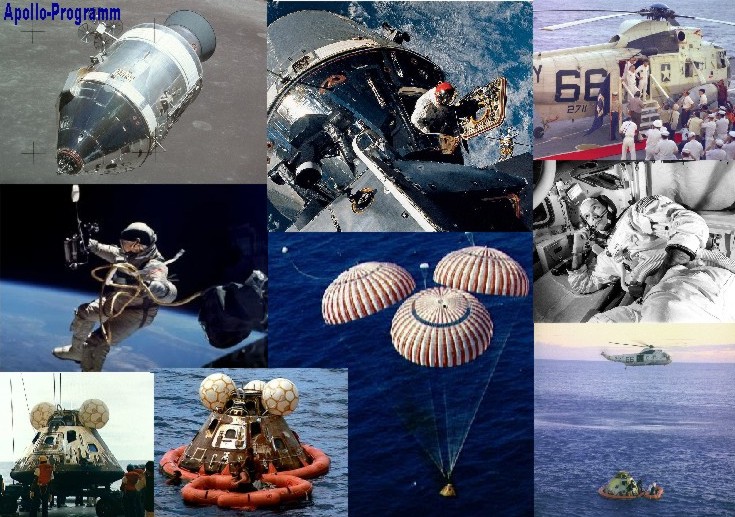

Apollo-Raumschiff bestehend aus Kommandomodul (CM) und Servicemodul (SM).
Mondlandefähre (-LM- für Lunar Module)
Der Rettungsturm bringt die Apollo-Kapsel in Notfällen während der kritischen Startphase in sichere Entfernung.

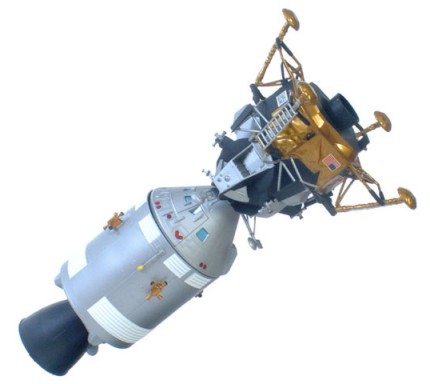

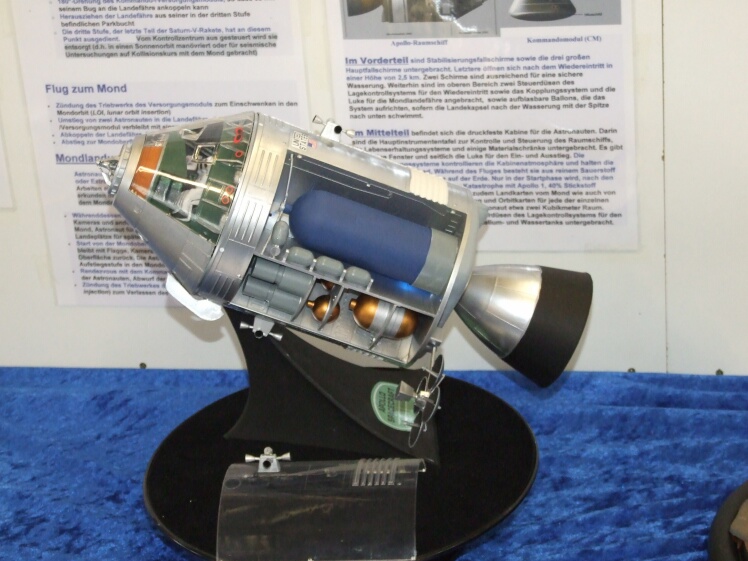

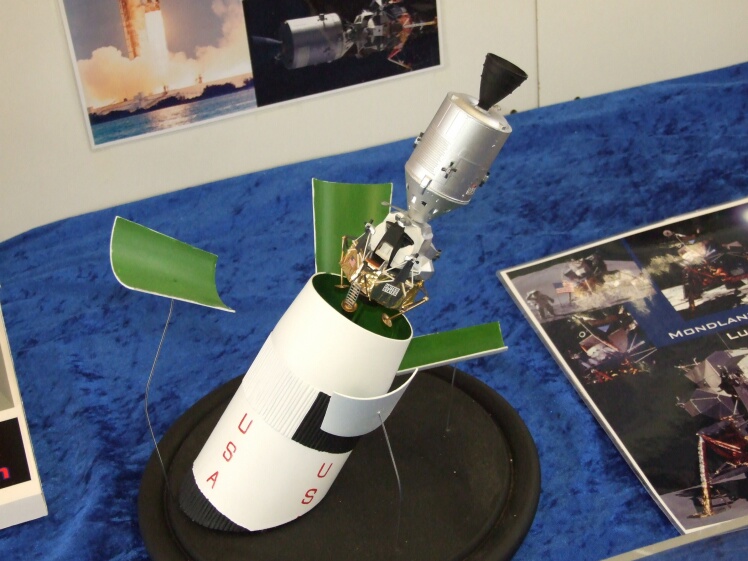

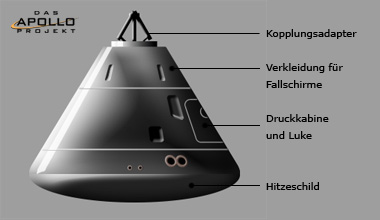

Apollo-Raumschiff und Mondlandefähre
Das Apollo-Raumschiff wurde im Rahmen des Apollo- Programms von North American Aviation entwickelt.
Es besteht aus zwei Komponenten: dem Kommandomodul (CM) und dem Servicemodul (SM). Die Kombination (CSM) wurde erst kurz vor dem Wiedereintritt in die Erdatmosphäre getrennt. Nur das CM mit den drei Astronauten ist für eine Wasserung im Meer ausgerüstet.

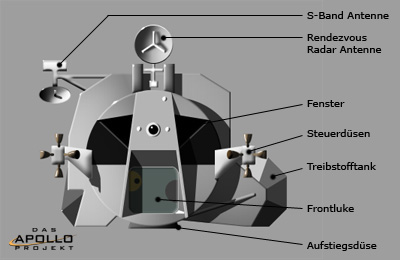

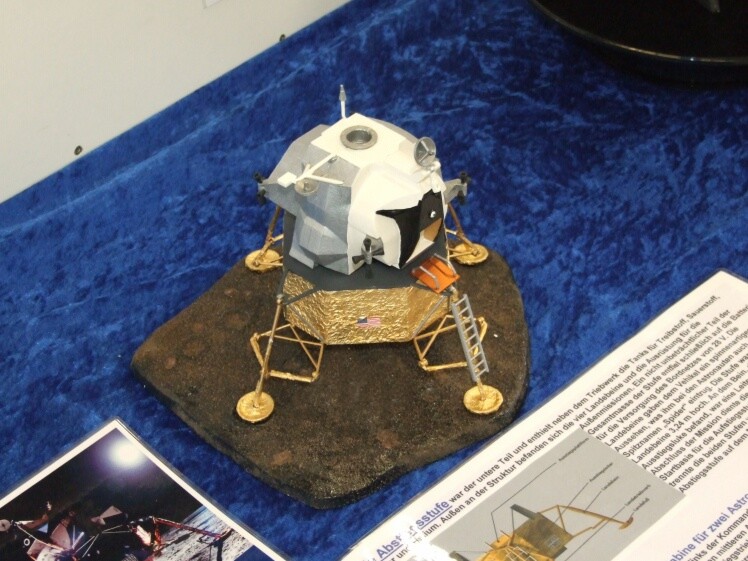

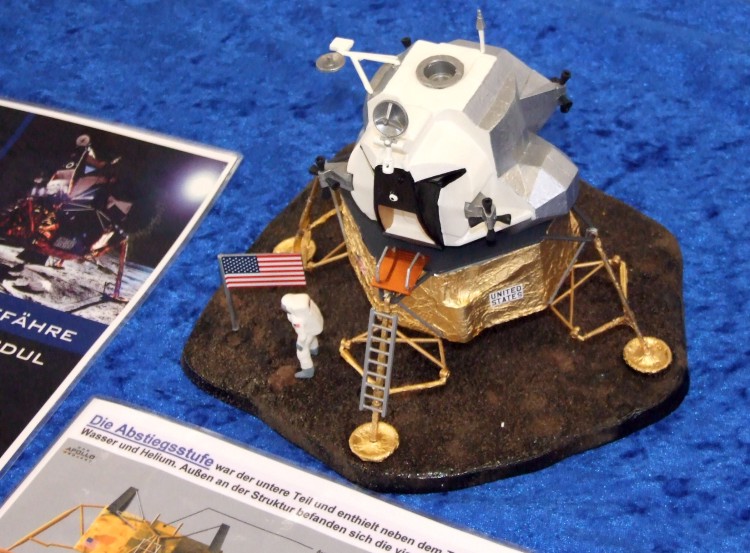

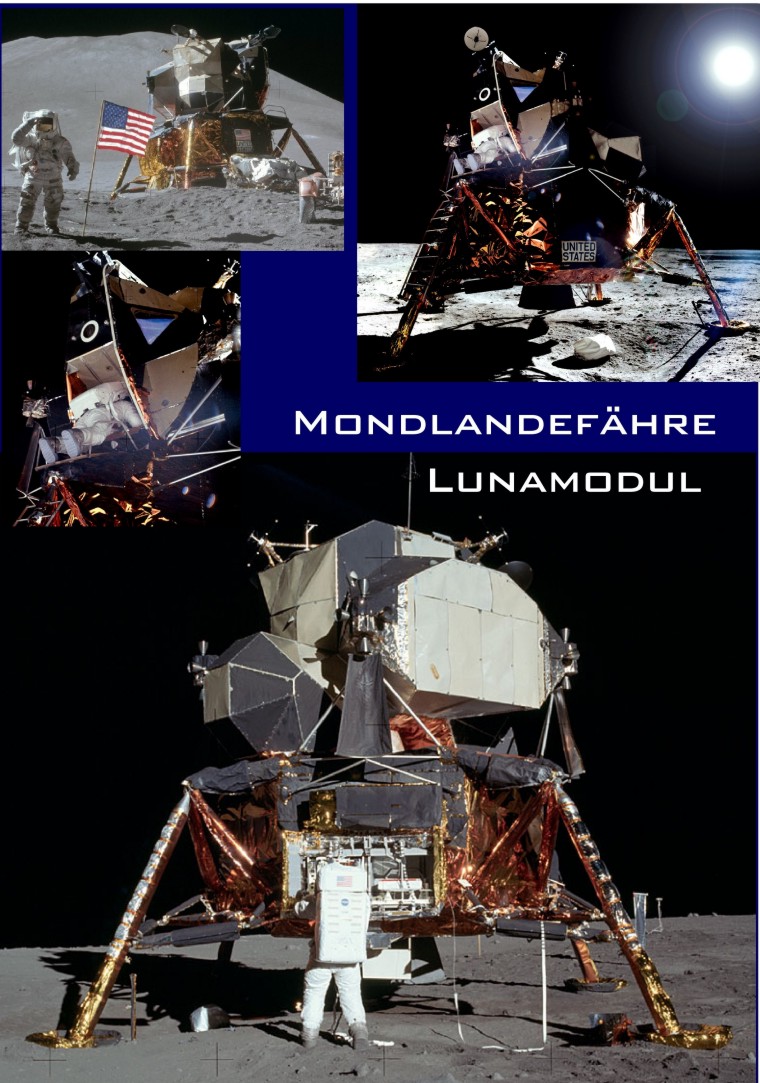

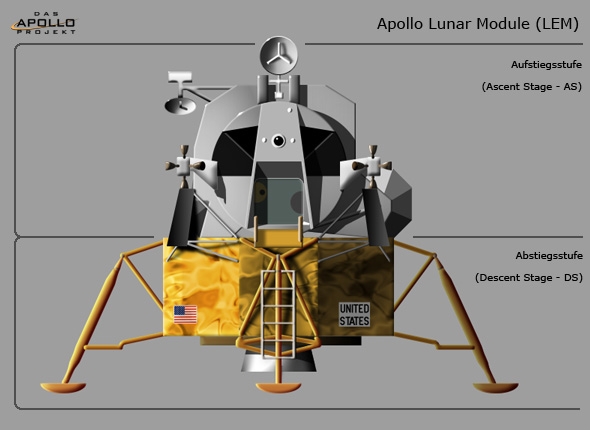

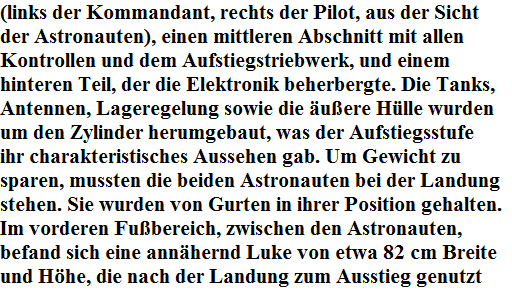

Die Mondlandefähre (-LM- für Lunar Module)
Das LM war das größte bemannte Raumfahrzeug, das bis dahin je entwickelt und gebaut wurde. Im Inneren der Landefähre musste für zwei Astronauten Platz genug vorhanden sein, um das LM evtl. auch manuell zu fliegen und zu landen (dies sollte im Stehen passieren). Die Insassen mussten sich die Raumanzüge an- und auch wieder ausziehen und aus dem Fahrzeug zur Oberfläche aussteigen können.
Da das LM alleine zum Mond abstieg, musste es auch ein eigenständiges Lebenserhaltungssystem und eine unabhängig arbeitende Elektrik, inklusive Navigation, haben.
Ein spezielles Problem stellten die Landebeine dar. Sie sollten so grazil und leicht wie möglich, aber auch so stabil wie nötig für eine Landung auf dem Mond sein und die entstehenden Stöße dämpfen können. Außerdem mussten sie einklappbar sein, da der Durchmesser der Raketenstufe schon relativ früh festgelegt wurde.

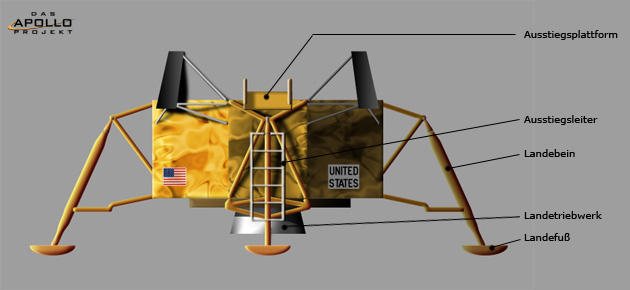

Die Abstiegsstufe war der untere Teil und enthielt neben dem Triebwerk die Tanks für Treibstoff, Sauerstoff, Wasser und Helium. Außen an der Struktur befanden sich die vier Landebeine und die Ausrüstung für die Außenmissionen. Ein nicht unbeträchtlicher Teil der Gesamtmasse der Stufe entfiel schließlich auf die Batterien für die Versorgung des Bordnetzes von 28 V. Die Landebeine gaben dem Vehikel ein spinnenartiges Aussehen, was ihm bei den Astronauten auch den Spitznamen „Spider“ eintrug. Die Stufe war inklusive der Landebeine 3,24 m hoch. An dem Bein, das sich unter der Ausstiegsluke befand, war eine Leiter angebracht. Nach Abschluss der Mission diente die Abstiegsstufe als Startbasis für die Aufstiegsstufe. Ein Sprengmechanismus trennte die beiden Stufen voneinander, wobei die Abstiegsstufe auf dem Mond zurückblieb.

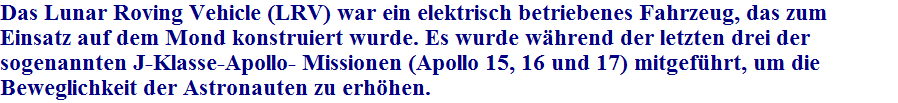

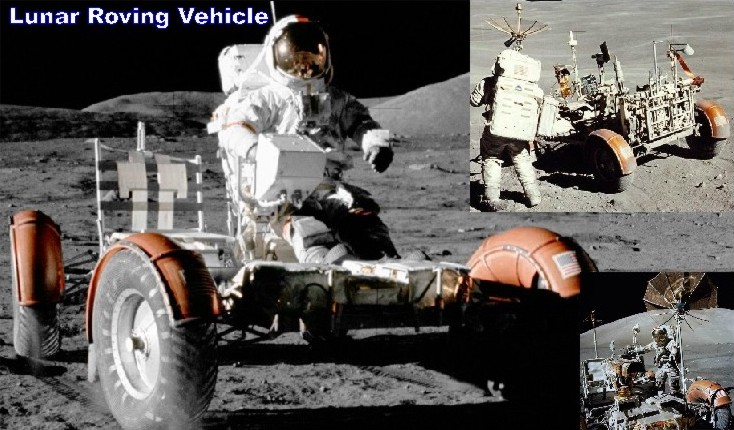

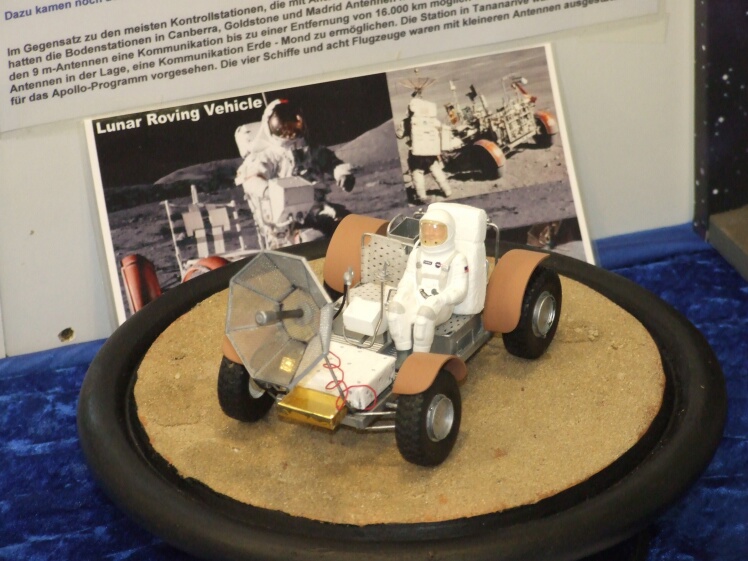

Lunar Roving Vehicle

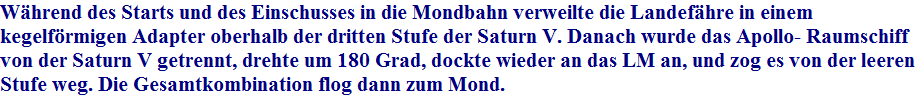

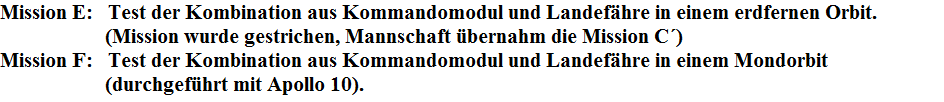

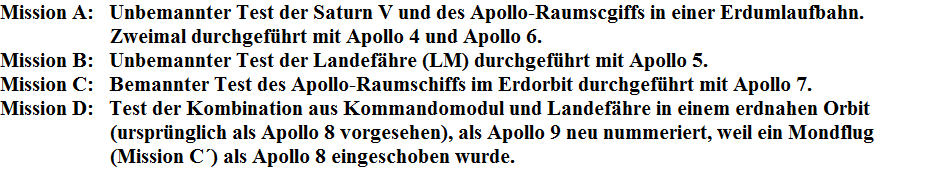

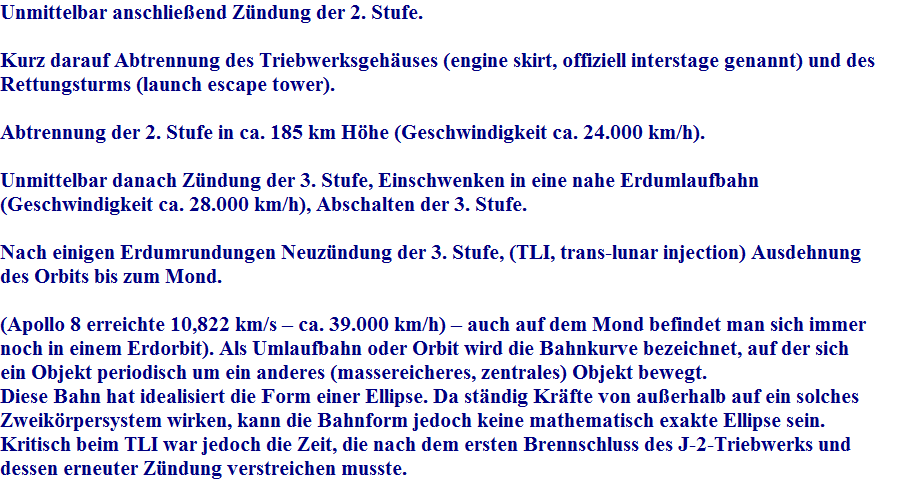

Typischer Apollo-Missionsverlauf

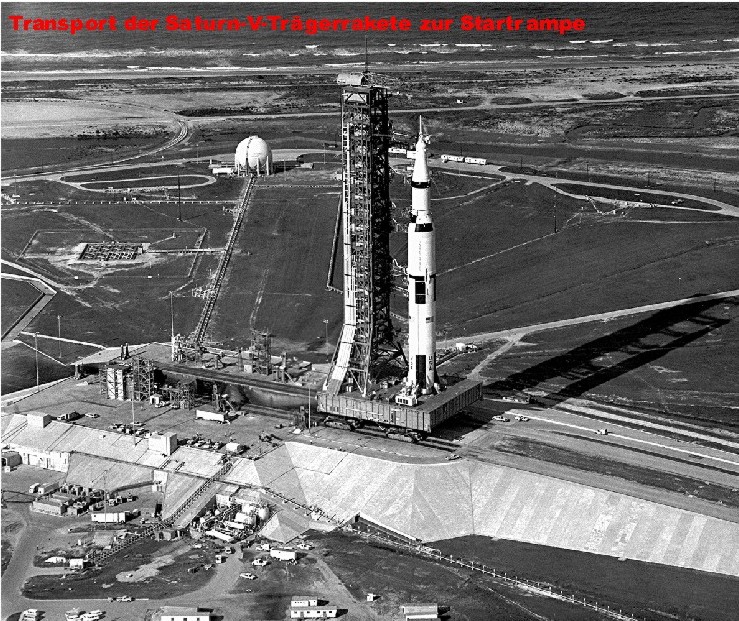

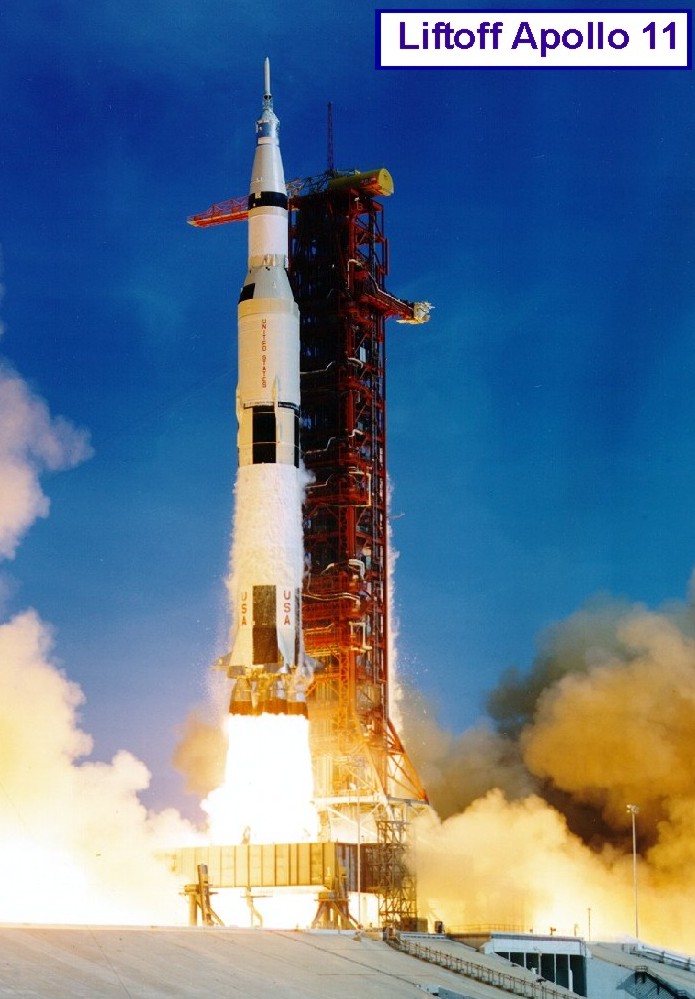

Start in Kennedy Space Center
Letzter Flug eines Apollo-Raumschiffes

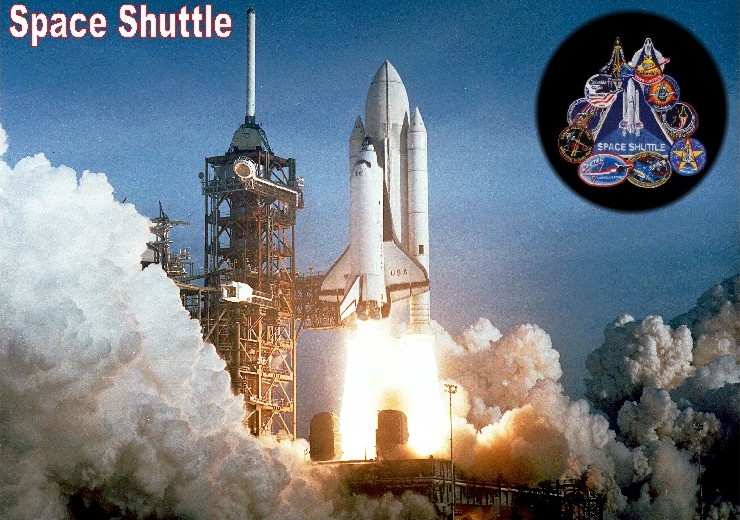

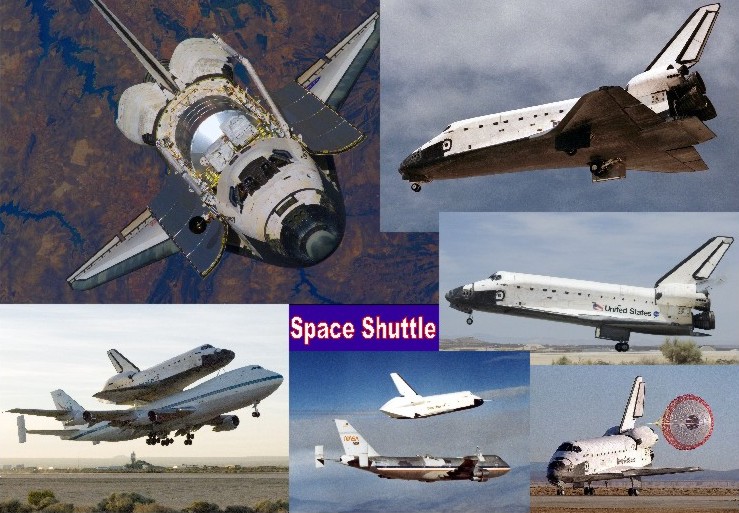

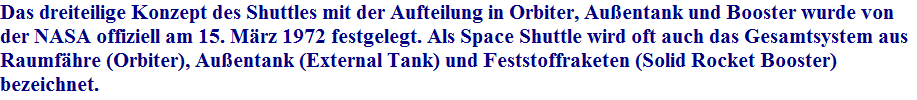

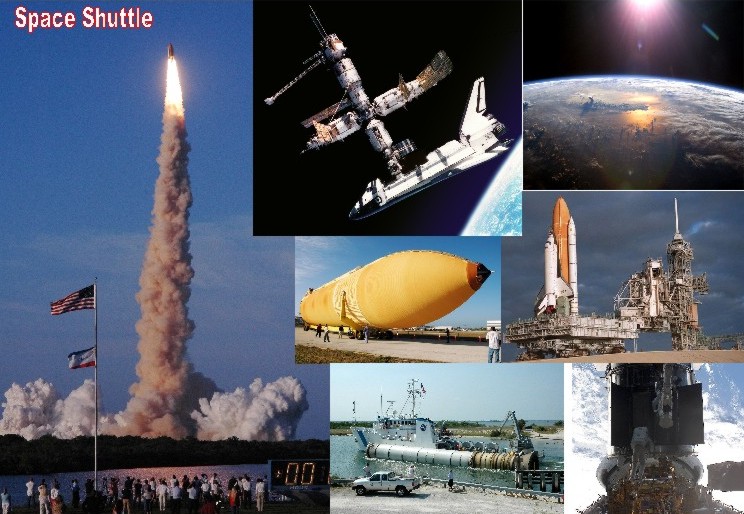

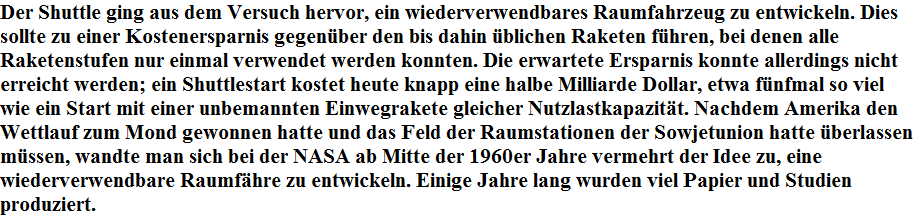

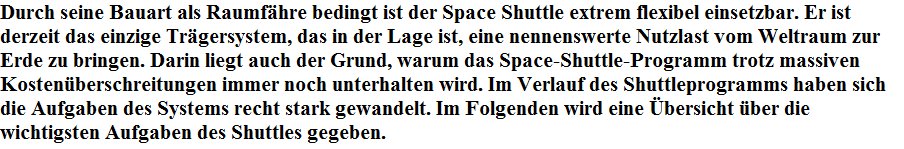

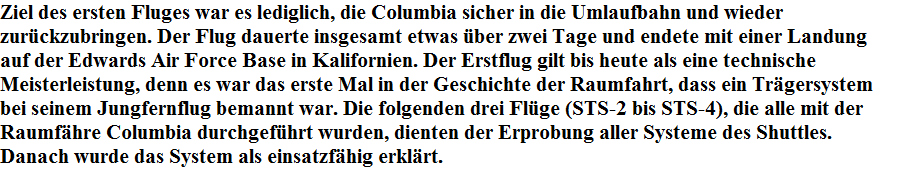

Der oder das Space Shuttle ist ein von der US-Raumfahrtbehörde NASA entwickelter Raumfährentyp. Dieser ist nur ein Bestandteil der offiziell als Space Transportation System (STS) bezeichneten Kombination aus Raumfähre (Space Shuttle), externem Tank und den beiden Boosterraketen.

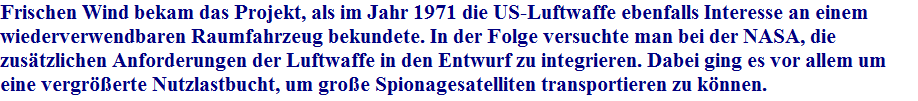

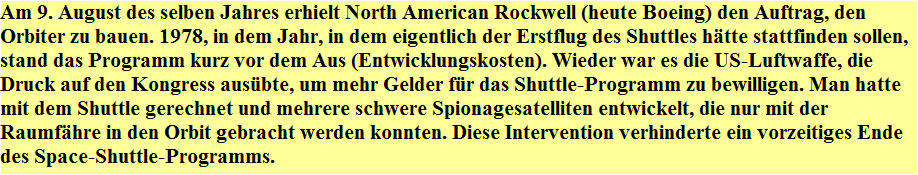

Die erste flugfähige Raumfähre, die Enterprise, wurde im September 1975 fertiggestellt. Der erste Freiflug fand am 12. August 1977 statt. Dabei wurde die Enterprise mit einer modifizierten Boeing 747 – dem Shuttle Carrier Aircraft – in die Luft gebracht und dort ausgeklinkt. Anschließend glitt die Raumfähre, genau wie nach einem Raumflug, antriebslos zur Landebahn. Erste Testläufe fanden ab 17. Oktober 1975 statt. Während der Tests kam es immer wieder zu Rückschlägen. Eine besonders heftige Explosion zerstörte sogar einen ganzen Teststand. Die Probleme konnten erst im Jahre 1979 nach über 700 Testläufen vollständig gelöst werden.
- Zu Beginn des Shuttle-Programms lag die Hauptaufgabe des Shuttles darin, Satelliten ins All zu bringen.
- Daneben hatte der Shuttle die einzigartige Fähigkeit, auch Satelliten vom All zur Erde bringen zu können. Dies geschah erstmalig auf der Mission STS-51-A.
- Zudem konnte man mit dem Shuttle auch Satelliten reparieren, dies wurde zum Beispiel während der Mission STS-49 durchgeführt.
- Ein weiteres wichtiges Einsatzgebiet des Shuttles ist die Wissenschaft in der Schwerelosigkeit. Die Raumfähre bietet eine sehr flexible Plattform für Experimente aller Art. Zunächst ist das Spacelab zu nennen, ein Labor, das in der Nutzlastbucht mitgeführt werden kann.
- Nachfolger des Spacelab war das Spacehab. Dieses kann aber vielseitiger eingesetzt werden als das Spacelab – so kann man damit beispielsweise auch Fracht zur ISS bringen.
Seit dem Challenger-Unglück im Jahre 1986 wurde der Shuttle aus dem kommerziellen Satellitengeschäft zurückgezogen. Seither wurden mit dem Shuttle nur noch militärische oder staatliche Kommunikationssatelliten in den Orbit gebracht.
Start und Aufstieg.

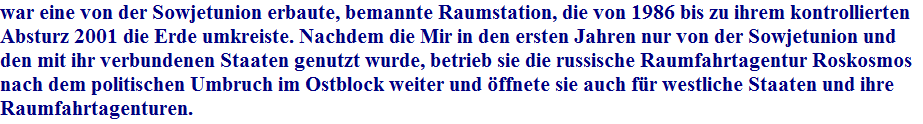

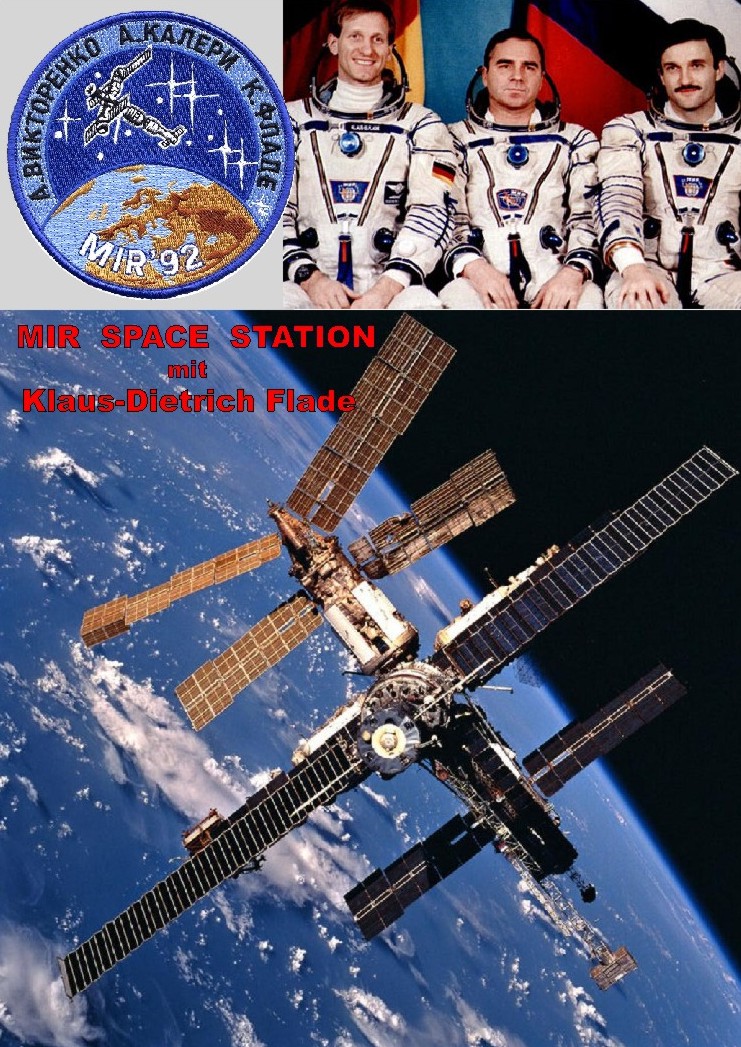

Die Mir (russisch Мир fьr Frieden oder Welt)
Die erste Besatzung der Expedition Sojus T-15 mit den Kosmonauten Leonid Kisim und Wladimir Solowjow startete am 13. März 1986 und betrat zwei Tage später die Station, um diese in Betrieb zu nehmen.
Die begonnene Zusammenarbeit mit anderen, auch westlichen, Staaten wurde fortgeführt. Im Dezember 1990 flog der japanische Journalist Toyohiro Akiyama zu der Station. Ihm folgte 1991 der österreichische Astronaut Franz Viehböck.
1992 kam mit Klaus-Dietrich Flade der erste Deutsche. Ihm folgte 1997 Reinhold Ewald sowie der Franzose Michel Tognini. 1994 besuchte der deutsche ESA-Astronaut Ulf Merbold die Mir, der bereits 1983 mit dem Space Shuttle im All war.
Parallel zum weiteren Ausbau der Station startete im Jahr 1995 der erste amerikanische Astronaut von Baikonur in einem Sojus-Raumschiff zur Mir. Im Juni des gleichen Jahres begann die erste von elf Shuttle-Mir-Mission.

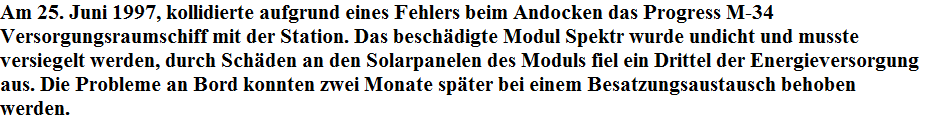

Zwischenfälle auf der Mir

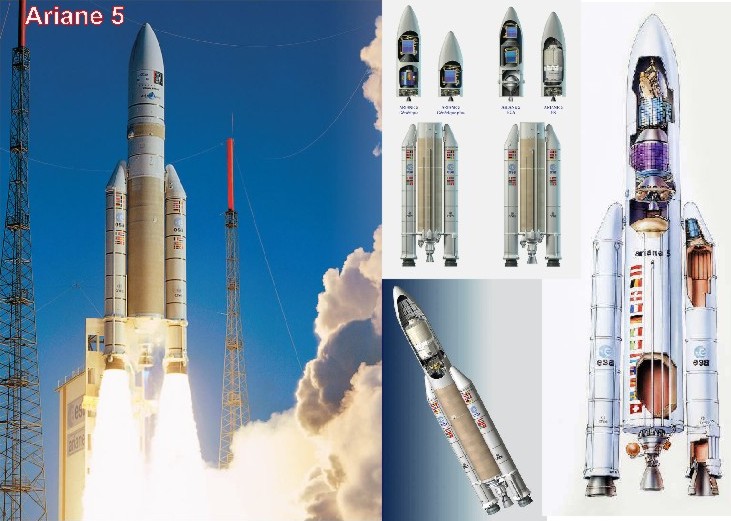

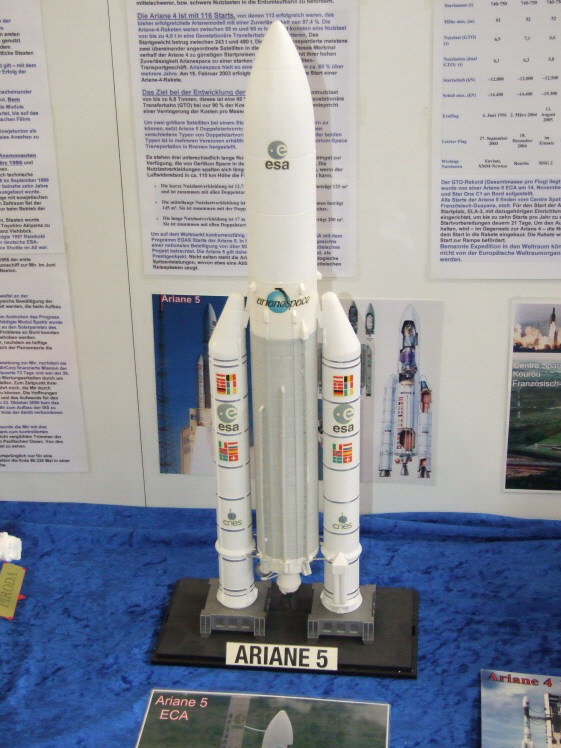

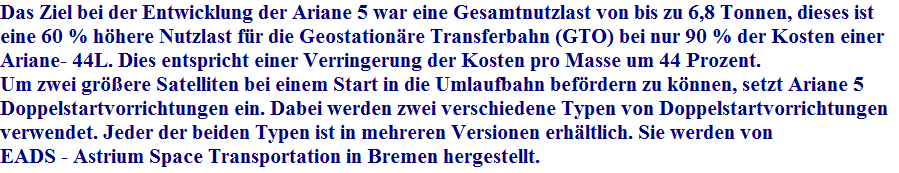

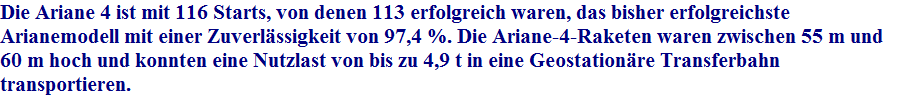

Die Ariane 4 u. 5 sind europäische Trägerraketen aus der Ariane-Serie, die im Auftrag der ESA entwickelt wurden und seit 1988 bzw. 1996 im Einsatz sind. Sie ist die leistungsfähigste europäische Trägerrakete und ermöglicht es, mittelschwerer bzw. schwere Nutzlasten in die Erdumlaufbahn zu befördern.
Es stehen drei unterschiedlich lange Nutzlastverkleidungen (engl.: Fairings) zur Verfügung, die von Oerlikon Space in der Schweiz hergestellt werden. Die Nutzlastverkleidungen spalten sich längs auf und werden abgeworfen, wenn der Luftwiderstand in ca. 110 km Höhe die Fracht nicht mehr beschädigen kann.
- Die kurze Nutzlastverkleidung ist 12,7 m lang. Ihr nutzbares Volumen beträgt 125 m³ und ist zusammen mit allen Doppelstartvorrichtungen einsetzbar.
- Die mittellange Nutzlastverkleidung ist 13,8 m lang. Ihr nutzbares Volumen beträgt 145 m³. Sie ist zusammen mit der Doppelstartvorrichtung Sylda 5 einsetzbar.
- Die lange Nutzlastverkleidung ist 17 m lang. Ihr nutzbares Volumen beträgt 200 m³. Sie ist zusammen mit allen Doppelstartvorrichtungen einsetzbar.
Der GTO-Rekord (Gesamtmasse pro Flug) liegt im Übrigen bei 9,528 Tonnen und wurde von einer Ariane 5 ECA am 14. November 2007 mit den Satelliten Skynet 5B und Star One C1 an Bord aufgestellt.

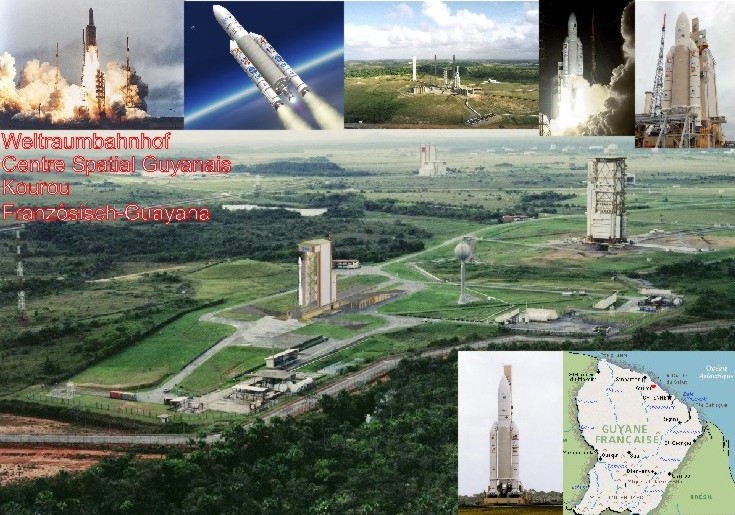

Alle Starts der Ariane 5 finden vom Centre Spatial Guyanais in Kourou, Französisch-Guayana, statt. Für den Start der Ariane 5 wurde ein eigener Startplatz, ELA-3, mit dazugehörigen Einrichtungen für die Startvorbereitungen eingerichtet, um bis zu zehn Starts pro Jahr zu ermöglichen. Die gesamten Startvorbereitungen dauern 21 Tage. Um den Aufwand am Startplatz gering zu halten, wird – im Gegensatz zur Ariane 4 – die Nutzlast bereits sechs Tage vor dem Start in die Rakete eingebaut. Die Rakete wird ungefähr 30 Stunden vor dem Start zur Rampe befördert.
Bemannte Expedition in den Weltraum können bis zum heutigen Tage nicht von Französisch- Guayana aus durchgeführt werden.

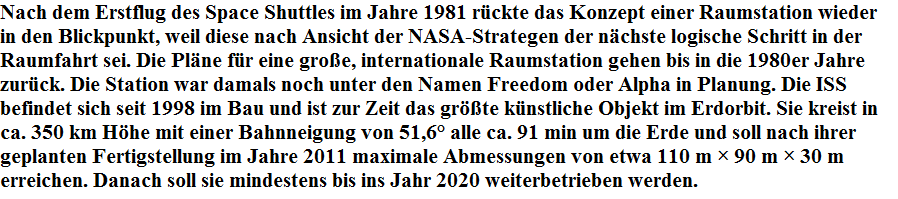

(engl. International Space Station, kurz ISS)
Beteiligte Länder.
Am Projekt sind neben der amerikanischen NASA und der russischen Raumfahrtagentur Roskosmos auch Staaten der europäischen Weltraumagentur ESA beteiligt. Deutschland, Frankreich, Italien, Belgien, die Schweiz, Spanien, Dänemark, die Niederlande, Norwegen und Schweden haben den Vertrag über den Bau der Station im Jahre 1998 unterschrieben. Ebenso beteiligt sind die Kanadische und die japanische Raumfahrtbehörde. Brasilien hat mit den USA ein separates Abkommen über die Nutzung der ISS.
Aufbauchronik
Die ISS ist nach dem Vorbild der russischen Raumstation Mir modular aufgebaut. Einzelne Baugruppen werden von Trägerraketen und Raumfähren in den Orbit gebracht und dort zusammengesetzt.
Das erste ISS-Bauteil im All war das von Russland gebaute Fracht- und Antriebsmodul Sarja. Es wurde am 20. November 1998 von einer Proton-Schwerlastrakete in die vorgesehene Umlaufbahn gebracht.
Die Raumstation ist seit dem 2. November 2000 permanent besetzt. Die Versorgung der Crew mit Lebensmitteln, Frischwasser, Kleidung, Sauerstoff sowie Ersatzteilen und wissenschaftlichen Experimenten wurde bis März 2008 ausschließlich durch russische Progress-Frachter und amerikanische Space Shuttles sichergestellt. Seit April 2008 steht hierfür nach dem erfolgreichen Erstflug von „Jules Verne“ zusätzlich das europäische Automated Transfer Vehicle (ATV) zur Verfügung. Ein Jahr später soll der Erstflug des japanischen Versorgungsschiffes H-2 Transfer Vehicle (HTV) stattfinden.
Dazu sind rund 40 Aufbauflüge nötig. Nach aktueller Planung sollen 35 davon vom amerikanischen Space Shuttle durchgeführt werden, der Rest von den unbemannten russischen Trägerraketen.
Besatzungen
Kosten
Danach soll die ISS mindestens bis ins Jahr 2020 weiterbetrieben werden.
Einen großen Dank an allen Helfern und Modellbauern die für dieses Projekt Zeit und Geld investiert haben, ohne deren Mitwirkung wäre dies Projekt so nicht zustande gekommen.
